Ströme bestimmen mittels Knotenpunktsatz

Wieland · Anmeldungsdatum: 06.12.2016 Beiträge: 22

Meine Frage:

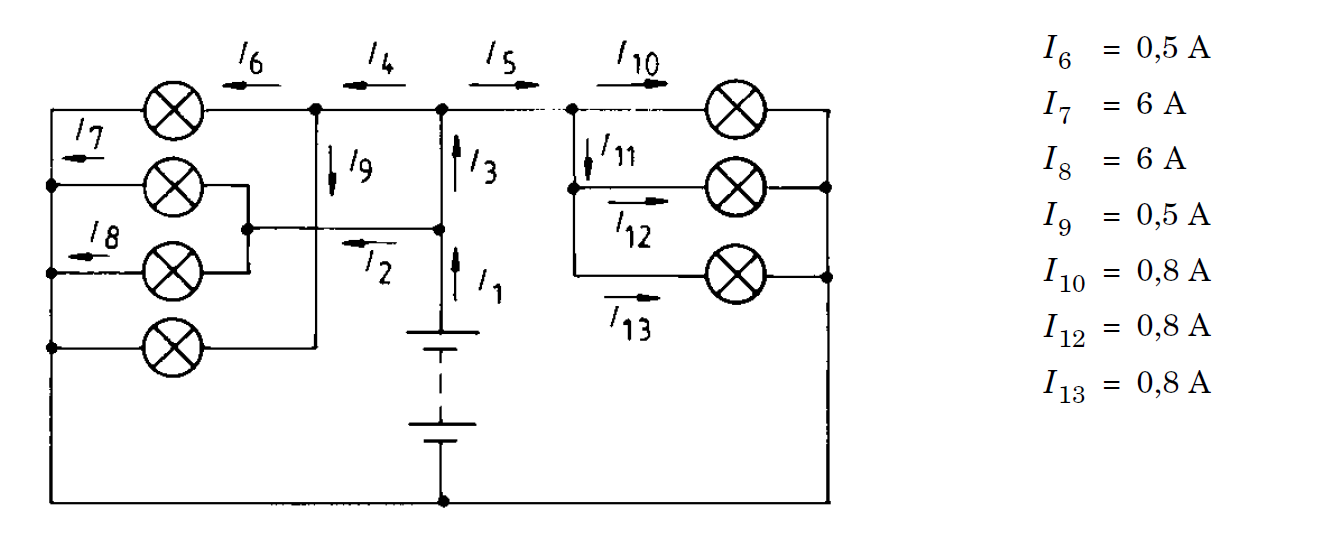

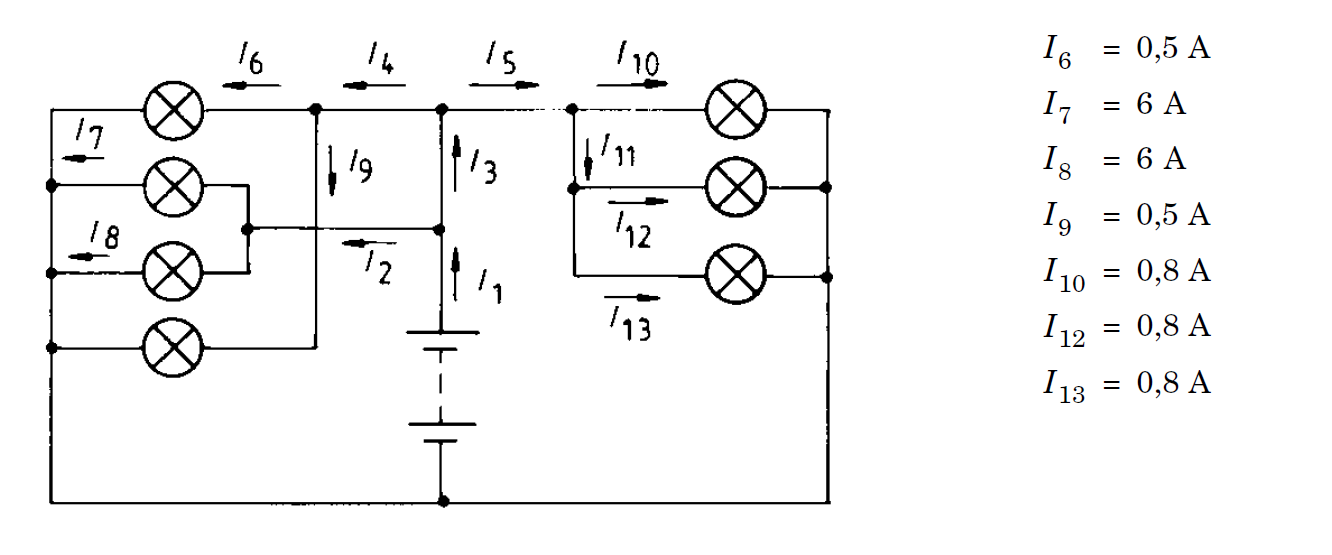

Es liegt mir folgender Stromkreis vor siehe Anhang.

Brechnen Sie it Hilfe des Knotenpunktsatzes die Ströme: I1, I2, I3, I4, I5, I11

Meine Ideen:
Ich habe keine wirkliche Idee, da ich keine Knotenpunkt habe an den ich mich orientrieren kann.

Das einzige was mir einfallen würde wäre:

I1+I2 = I8
I1+I2 = I7 obwohl ich mir da auch nicht wirklich sicher bin.

Gruß Wieland

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wieland · Anmeldungsdatum: 06.12.2016 Beiträge: 22

I5 = I10+I12+I13 wäre das richtig?

wenn ja dann wüsste ich leider trotzdem nicht wie ich auf beispielsweise I1 kommen sollte.

Ich verstehe nicht was davon als einfließender und was als rausfließender Strom gesehen wird hast du da einen tipp für mich?

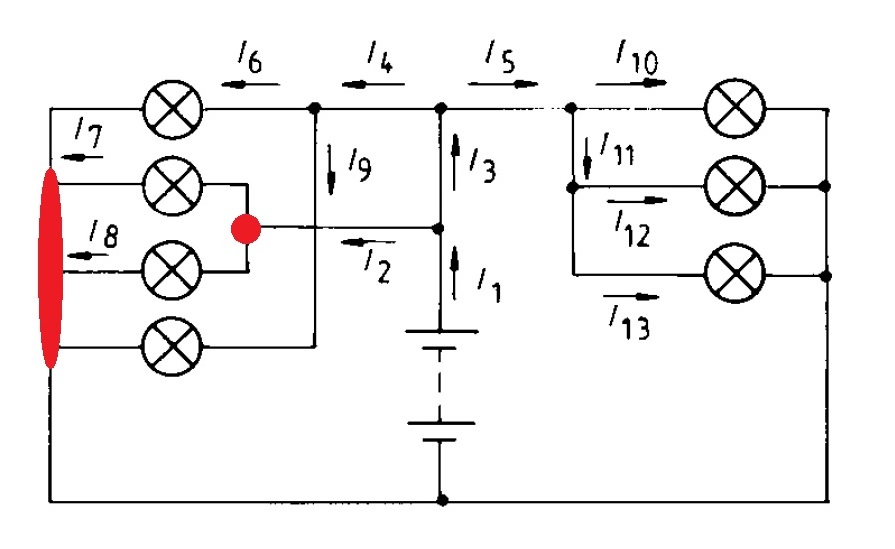

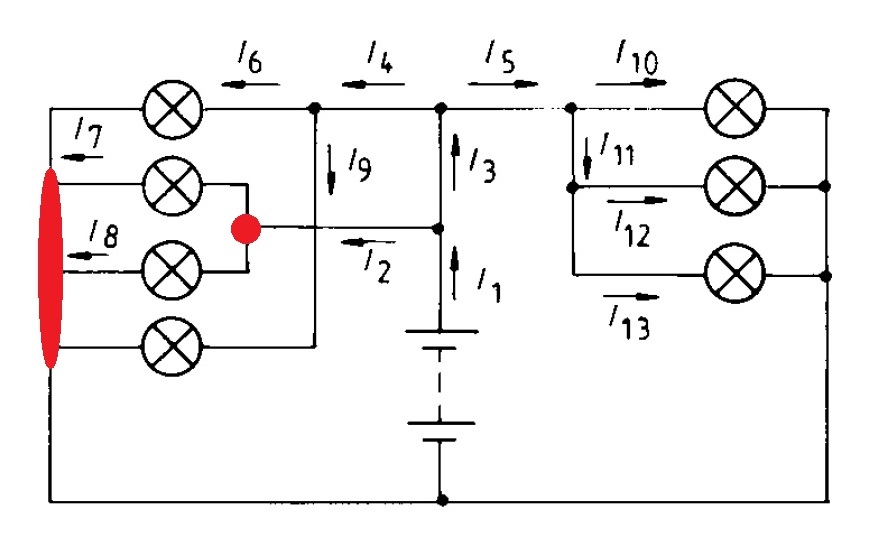

Mir ist da gerade nochwas aufgefallen:

I11 = I12+I13
I1 = I2+I7 + I8

kann es sein das I3 mehrere möglichkeiten besitzen?

z.B:

I3 = I4+I6+I7+I8+I9 || I3 = I5+I10+I12+I13

Gruß Wieland

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wieland · Anmeldungsdatum: 06.12.2016 Beiträge: 22

Also ist I3= I4+I5?

Gruß Wieland

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wieland · Anmeldungsdatum: 06.12.2016 Beiträge: 22

Dann habe ich die Sache jetzt verstanden und bedanke mich bei dir!

Gruß Wieland
