Unterscheidung zwischen Reihen und Parallelwiderständen

dumbledore42 · Anmeldungsdatum: 27.01.2017 Beiträge: 2

Meine Frage:
Hallo ich habe Schwierigkeiten bei komplexeren Schaltungen Reihen und Parallelwiderstände zu erkennen.
Ich habe da mal was skizziert und hochgeladen.

Hier das Dokument: https://www.dropbox.com/l/scl/AADVk9x5MXEU8zqfdruSOfppGUWYVruxJ1o

Meine Ideen:

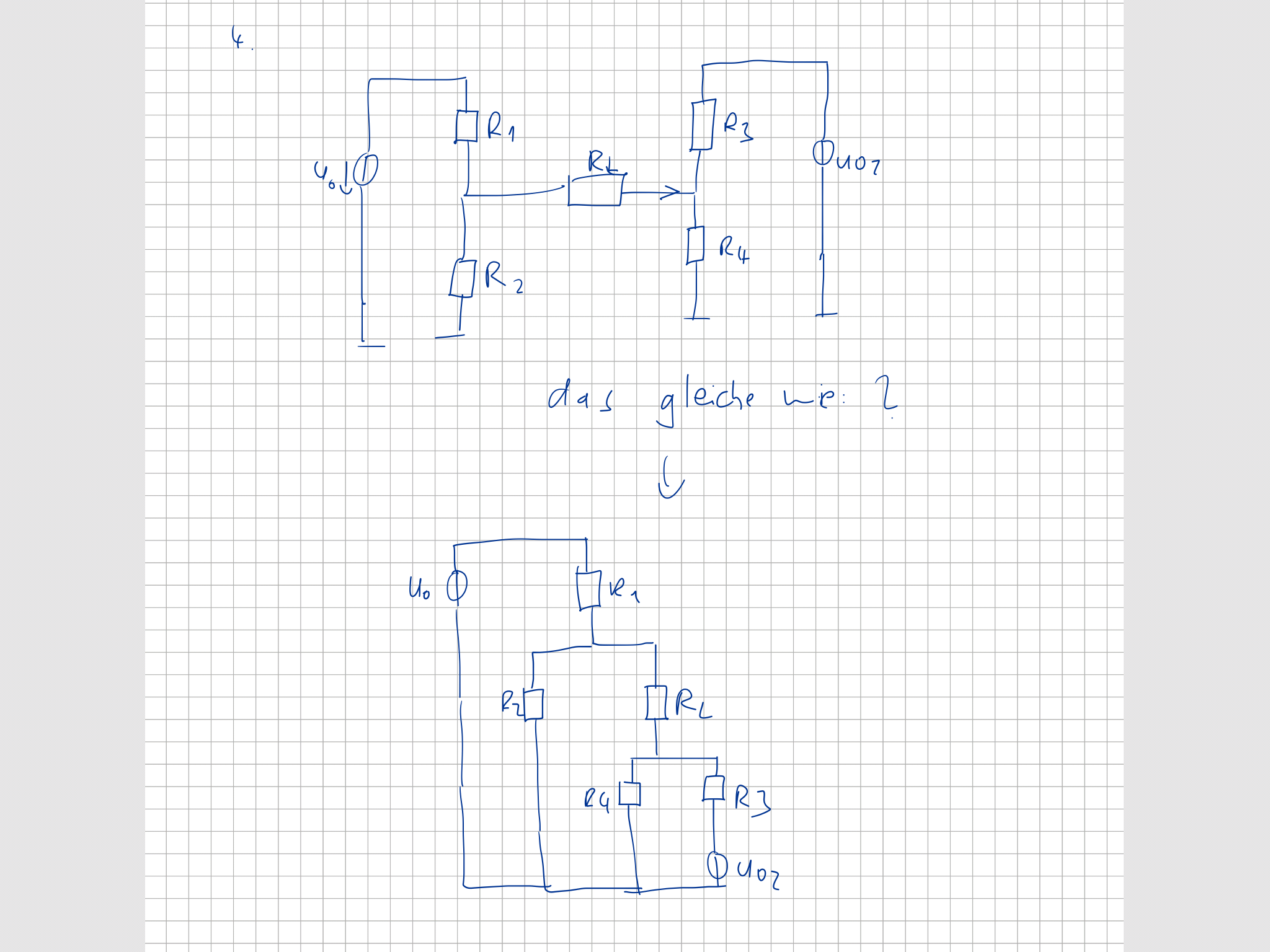

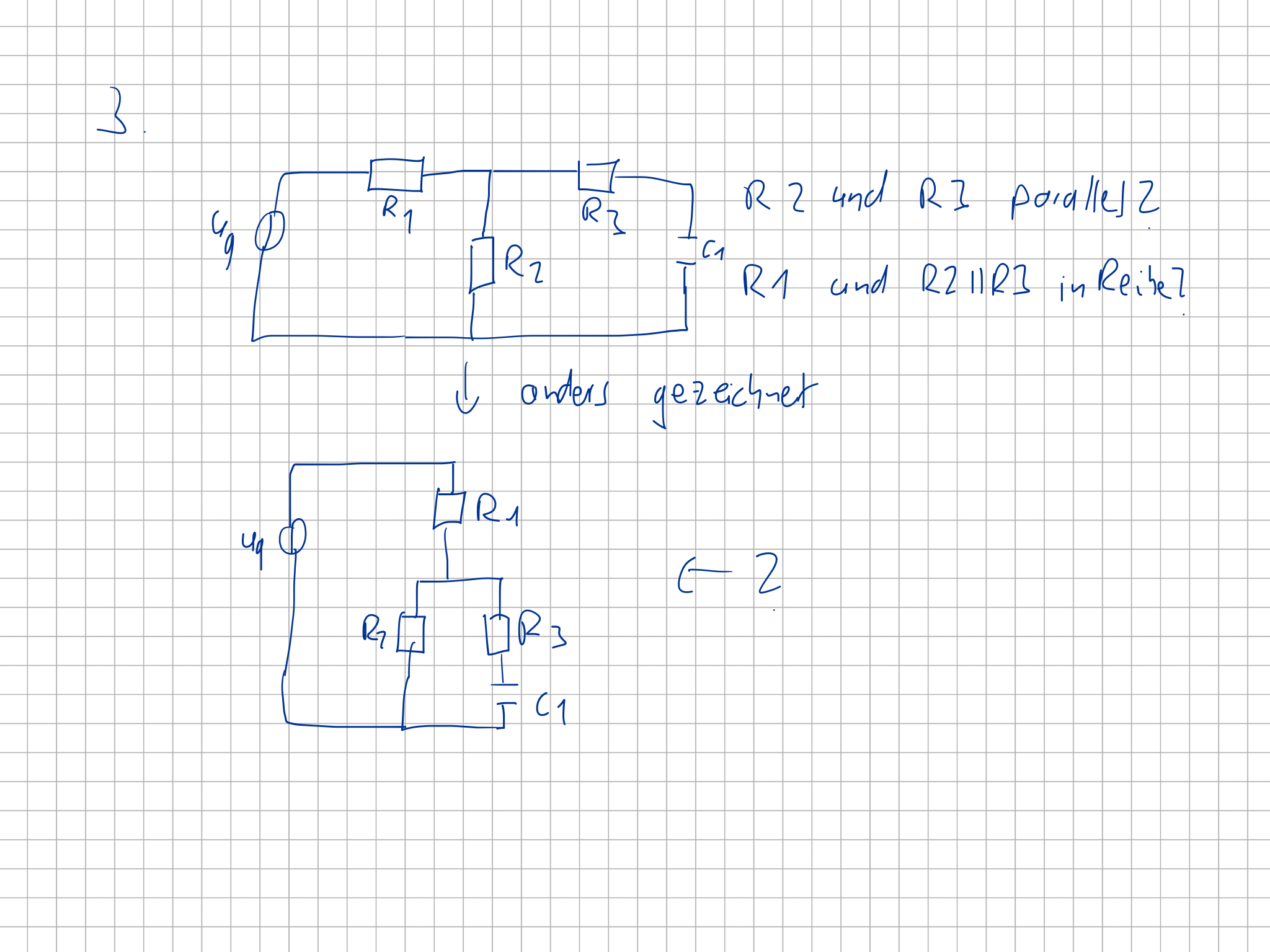

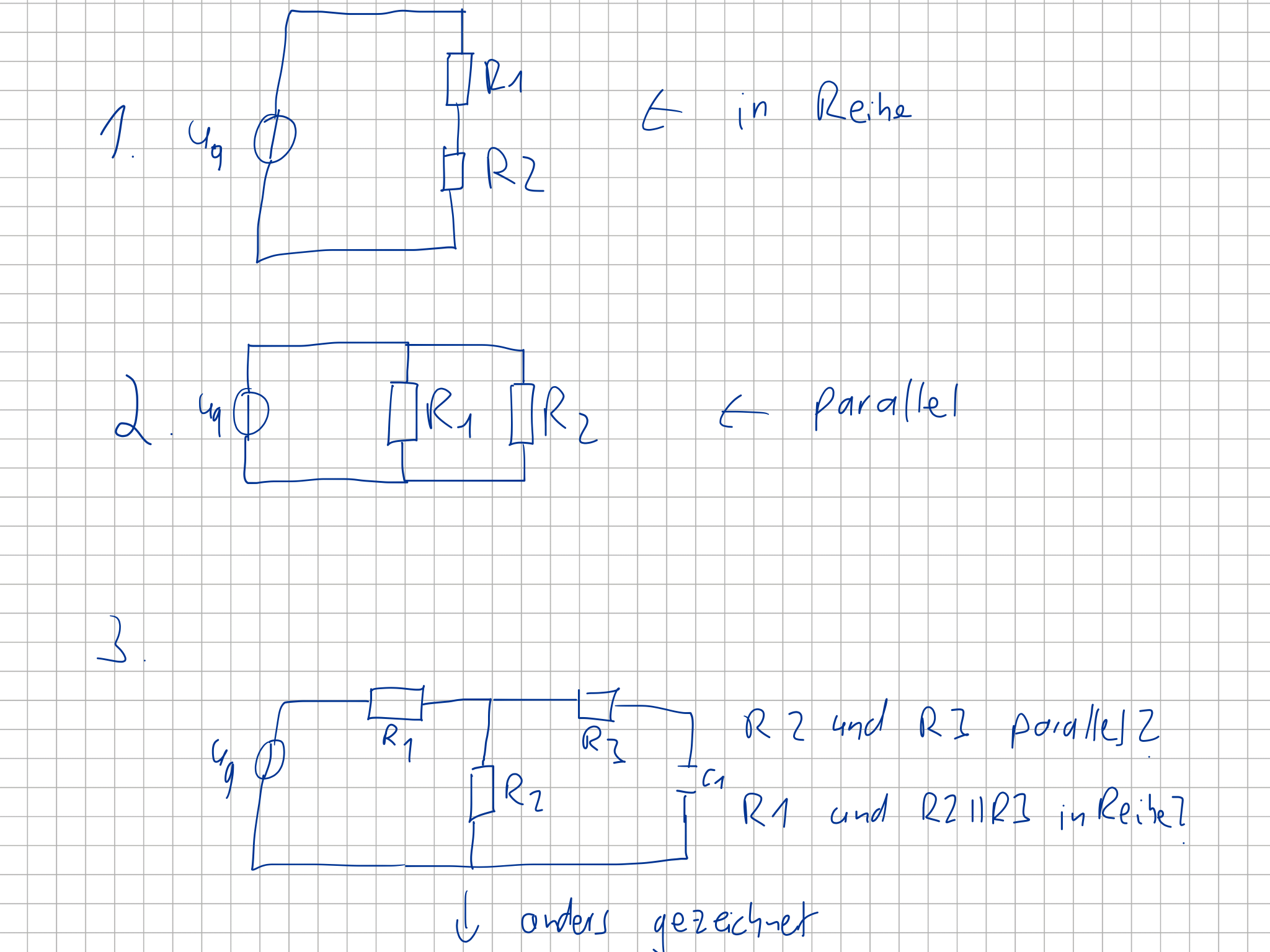

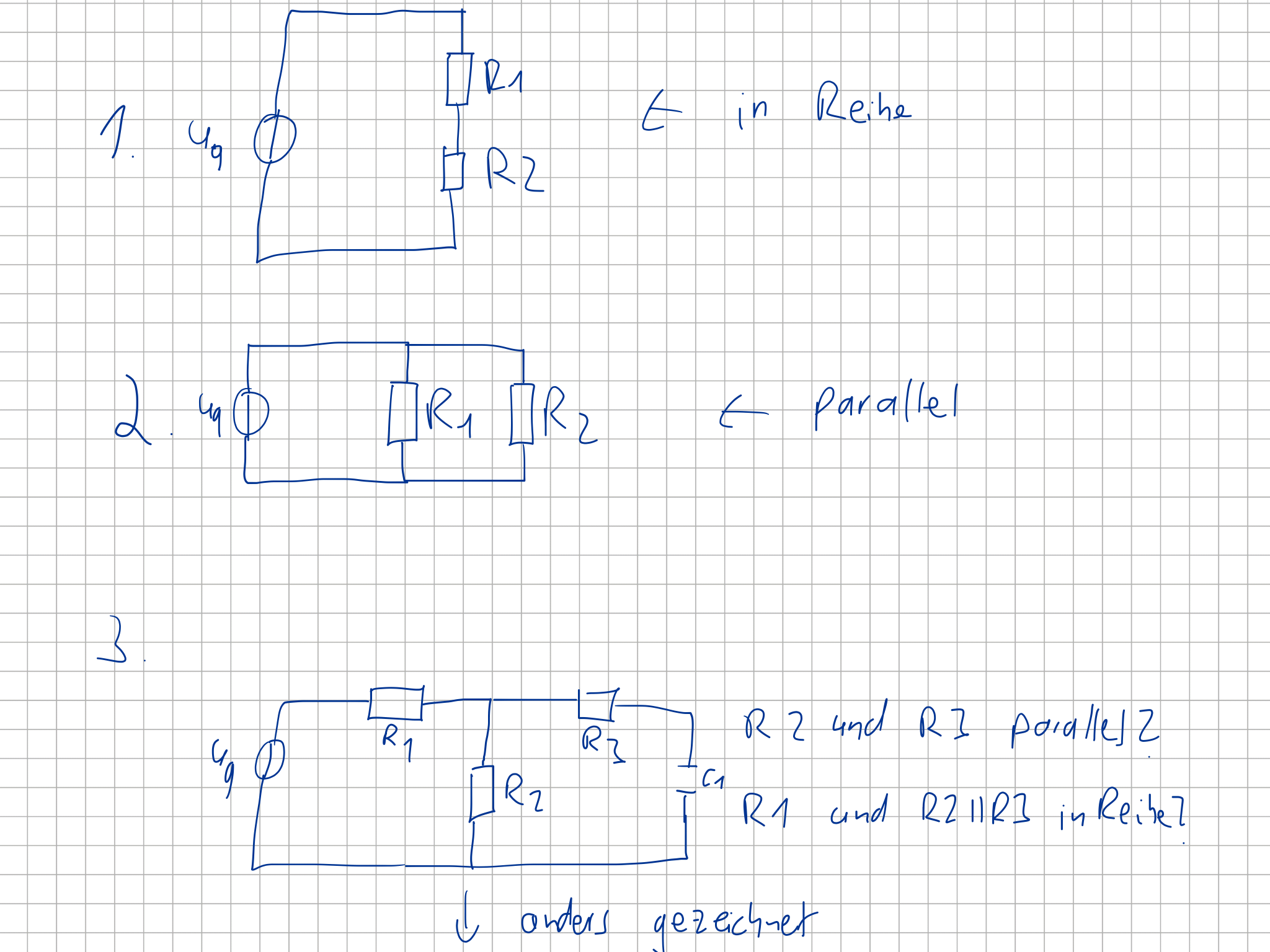

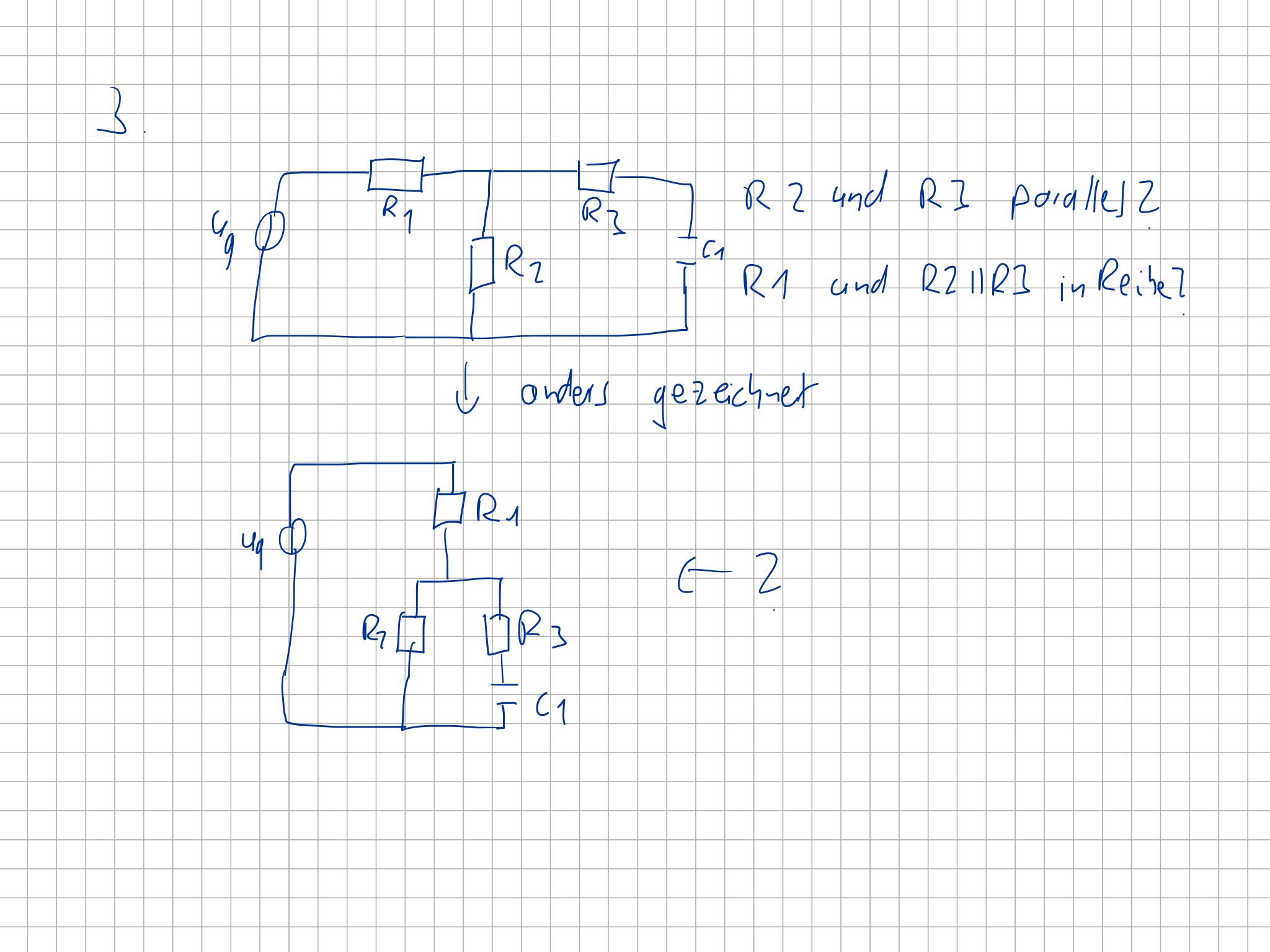

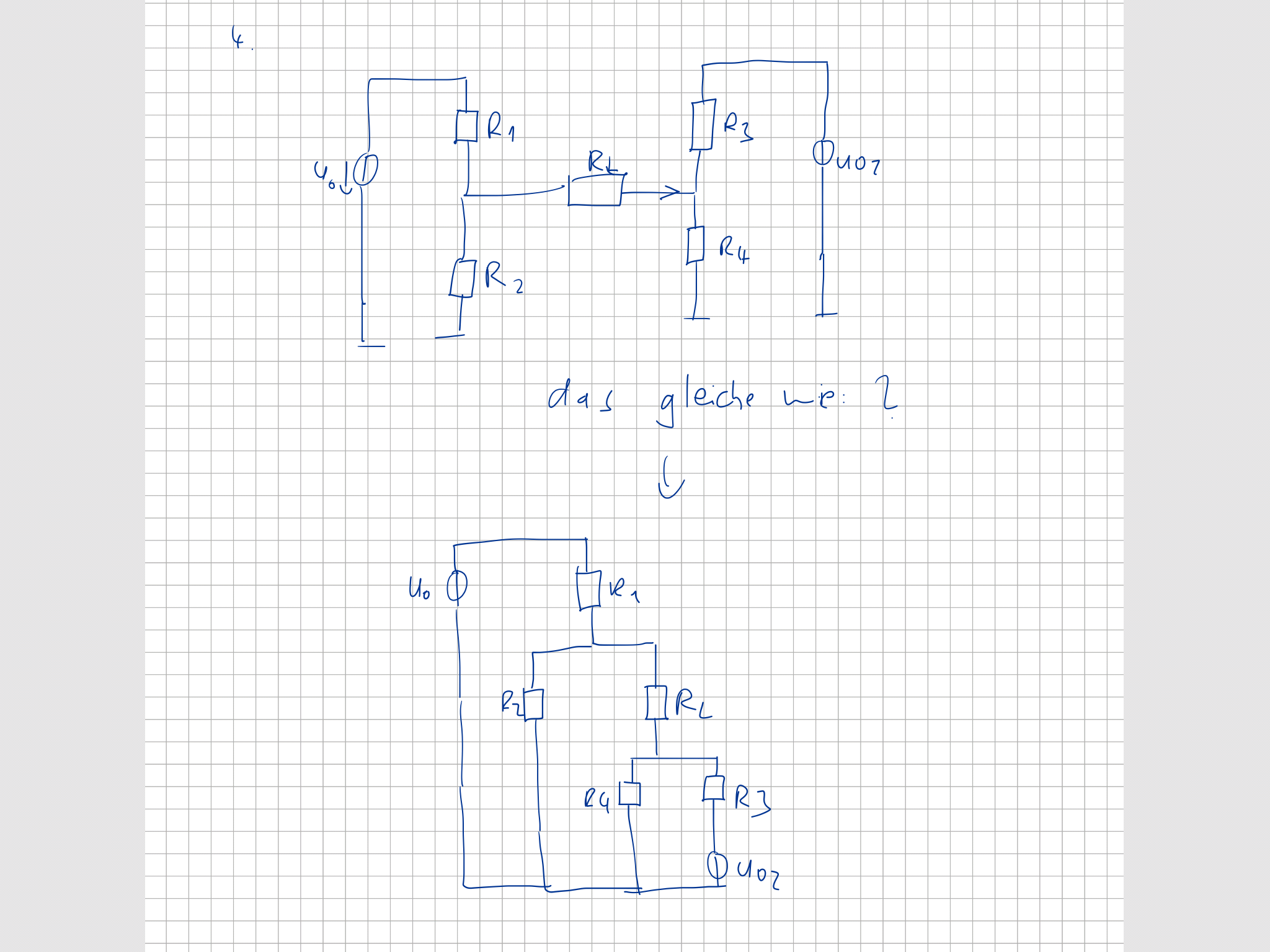

Fall 1 und 2 sind klar. Wie sieht es jedoch mit 3 und 4 aus? Ich habe ebenfalls notiert, wie ich es mir vorstellen würde.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

Willkommen im Physikerboard!

Ich komme nicht auf Deinen Link. Sowas sollte hier eh nicht verwendet werden, bitte füge eine kleine Zeichnung als Anhang ein (Button "Attachment hinzufügen"), dann kann ich Dir vielleicht helfen - und auch andere sehen es in ein paar Jahren noch.

Viele Grüße
Steffen

dumbledore42 · Anmeldungsdatum: 27.01.2017 Beiträge: 2

Hallo sorry ich lade es als Bild nochmal hoch.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7462

Ich kann bei all Deinen Umformungen keinen einzigen Fehler feststellen.
