Wanddicke ti , tmin , tmax bei tordierten Profilen

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
DerMaschbaustudent



Anmeldungsdatum: 20.09.2016
Beiträge: 123
Wohnort: Walapampa

Beitrag DerMaschbaustudent Verfasst am: 28. März 2017 16:23    Titel: Wanddicke ti , tmin , tmax bei tordierten Profilen Antworten mit Zitat

Zur Berechnung des Torsionsträgheitsmoments



und des Torsionswiderstandmoments



von dünnwandigen Profilen benötigt man ja die Wanddicke ( ).

Wird diese Wanddicke im Ganzen genommen oder nur die Hälfte der Wanddicke ab der Mittellinie?
(Möglichkeit 1 oder Möglichkeit 2 in meiner Skizze?)



t min Torsionsmoment.png
 Beschreibung:

Download
 Dateiname:  t min Torsionsmoment.png
 Dateigröße:  8.78 KB
 Heruntergeladen:  214 mal

Duke711



Anmeldungsdatum: 26.01.2017
Beiträge: 435

Beitrag Duke711 Verfasst am: 29. März 2017 03:29    Titel: Antworten mit Zitat

https://wandinger.userweb.mwn.de/TM2/v5_3.pdf
DerMaschbaustudent



Anmeldungsdatum: 20.09.2016
Beiträge: 123
Wohnort: Walapampa

Beitrag DerMaschbaustudent Verfasst am: 29. März 2017 04:14    Titel: Antworten mit Zitat

Danke sehr für den Link, leider finde ich dort auch keine eindeutige Information zu meiner Frage.


Ich habe hier mal ne Aufgabe die iich gern mal kontrolliert haben wollte:

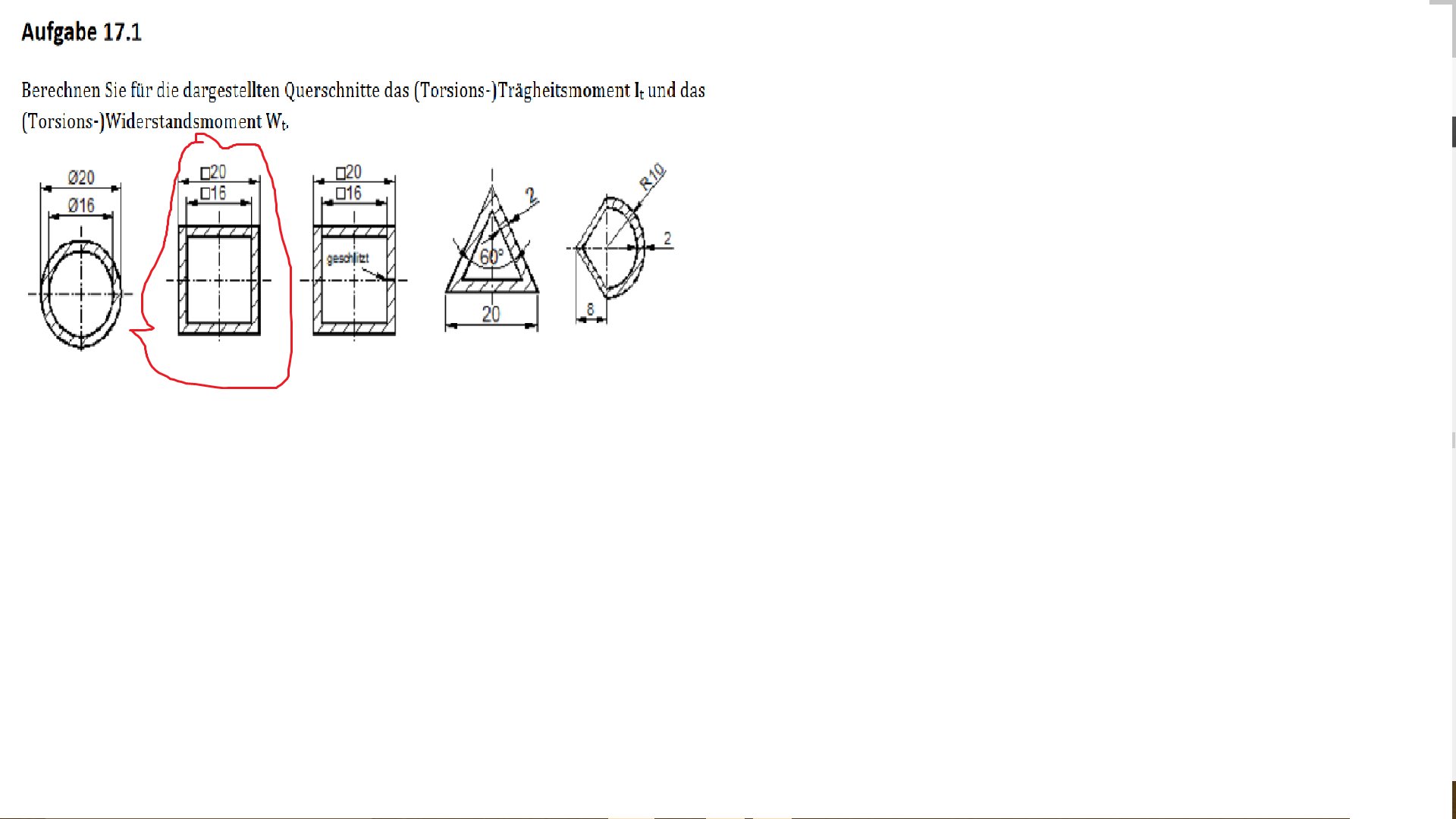

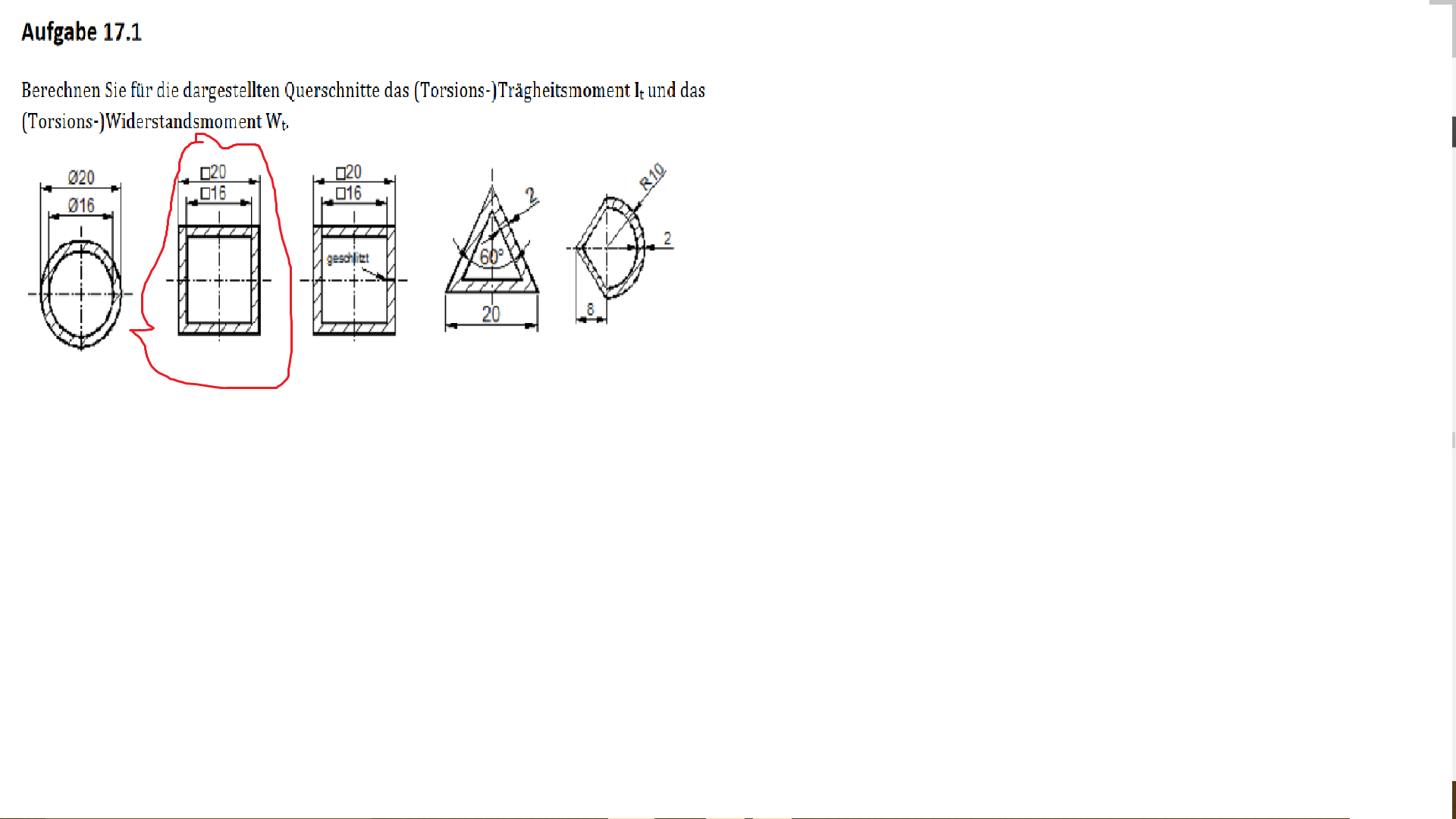

Aufgabe 17.1 2. Profil


(laut Komplettlösung)


In diesem Fall ist und auch die Hälfte der Wanddicke.



Aufgabe 17.1.png
 Beschreibung:

Download
 Dateiname:  Aufgabe 17.1.png
 Dateigröße:  98.55 KB
 Heruntergeladen:  215 mal



Zuletzt bearbeitet von DerMaschbaustudent am 29. März 2017 04:44, insgesamt 3-mal bearbeitet
DerMaschbaustudent



Anmeldungsdatum: 20.09.2016
Beiträge: 123
Wohnort: Walapampa

Beitrag DerMaschbaustudent Verfasst am: 29. März 2017 04:37    Titel: Antworten mit Zitat

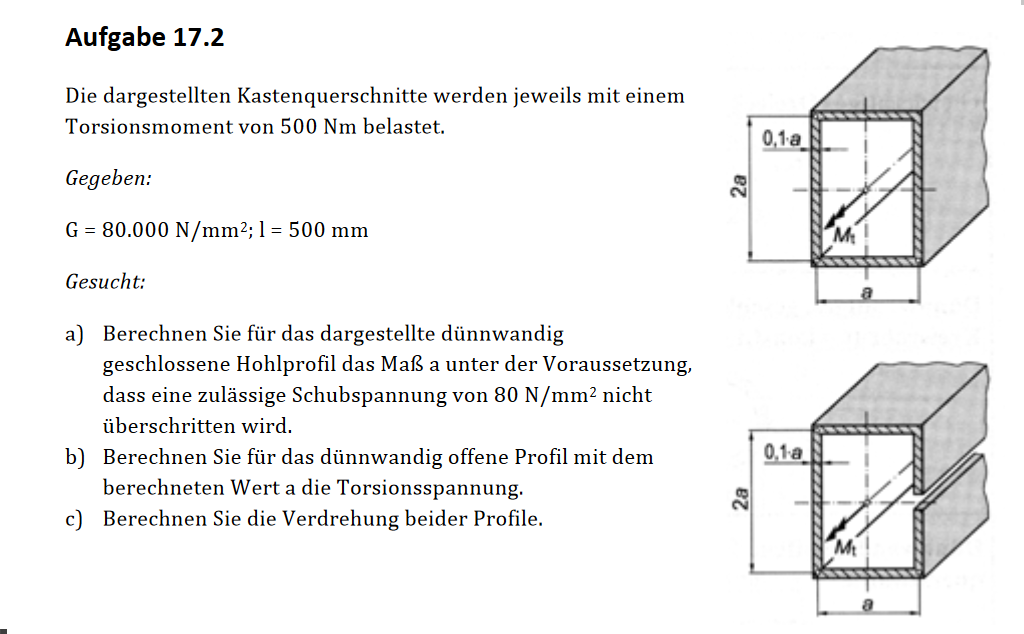

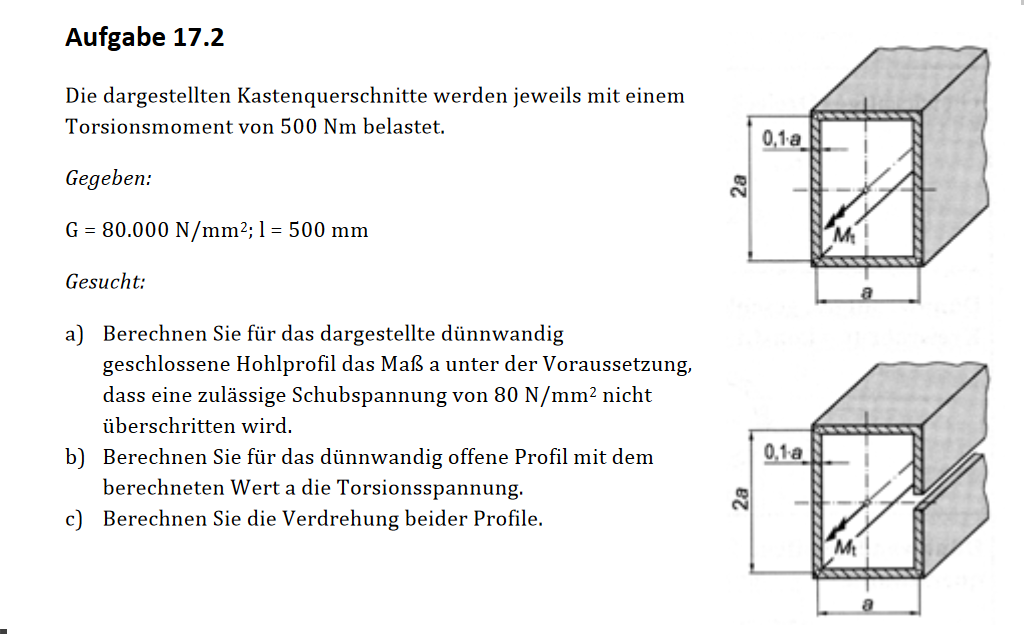

In diesem Fall (Aufgabe 17.2; Aufgabe a) ist aber die Wanddicke 0,1a und so wird sie auch in die Formel



übernommen, obwohl die Wanddicke von -zumindestens nach der Zeichnung- die komplette Wanddicke ist.

Wie kann dies sein?



Aufgabe 17.2.png
 Beschreibung:

Download
 Dateiname:  Aufgabe 17.2.png
 Dateigröße:  171.62 KB
 Heruntergeladen:  261 mal

Duke711



Anmeldungsdatum: 26.01.2017
Beiträge: 435

Beitrag Duke711 Verfasst am: 29. März 2017 13:11    Titel: Antworten mit Zitat

Eigentlich wird aus dem Link ersichtlich, dass man niemals mit der halben Wanddicke rechnet, wieso auch?

Allgemeine Formeln für das polare Widerstandsmoment Wp:

Hohlprofile

Rechteck:



Vermutlich weil da der Faktor 2 auftaucht, der sich aber auf das Gesamtverhältnis bezieht.


Polares Flächenträgheitsmoment:




Schraube doch bitte man Deinen Rechenweg auf, dann kann ich mir das mal anschauen.
DerMaschbaustudent



Anmeldungsdatum: 20.09.2016
Beiträge: 123
Wohnort: Walapampa

Beitrag DerMaschbaustudent Verfasst am: 29. März 2017 13:38    Titel: Antworten mit Zitat

Ich habe meinen Fehler gefunden.

Die 2mm sind ja die gesamte Wanddicke , da die Wanddicke auf einer Seite ja ist.
(S ist die Seitenlänge des Quadrats)


Hatte einfach einen Umdenkfehler drin.
Wollte immer mit ner Einzelwanddicke von 4mm rechnen.... Haue / Kloppe / Schläge
