Drehmomenten, Biegemomenten- & Längskraftverlauf einer W

Gast

wie berechne ich denn den Drehmomenten, Biegemomenten- & Längskraftverlauf einer Welle an folgendem Beispiel?

___I____I____I_________I

(Freikörperbild ( I=Lager))

Also ich weiß, dass ich

1. Tangentialkräfte
2. Radialkräfte
3. Axialkräfte
4. Stützkräfte
5. Biegemoment

berechnen muss, aber ich hab gar kein Plan, wie das funktioieren soll. Bis auf meinen Drehmoment 468Nm, länge der Welle 450mm, habe ich keine Werte... kann mir einer helfen?

Winterheart · Anmeldungsdatum: 11.03.2005 Beiträge: 74 Wohnort: bei München

Hi!
Damit man dir helfen kann, sind weitere Angaben nötig.

Eine genaue Zeichnung des statischen Systems, vollständig bemaßt.
Dazu angabe der Lagerung, (welche Kräfte/Momente können von den Lagern aufgenommen werden).
Äußere Belastung der Welle, bemaßt mit Angaben der Lastgrößen.

Gast

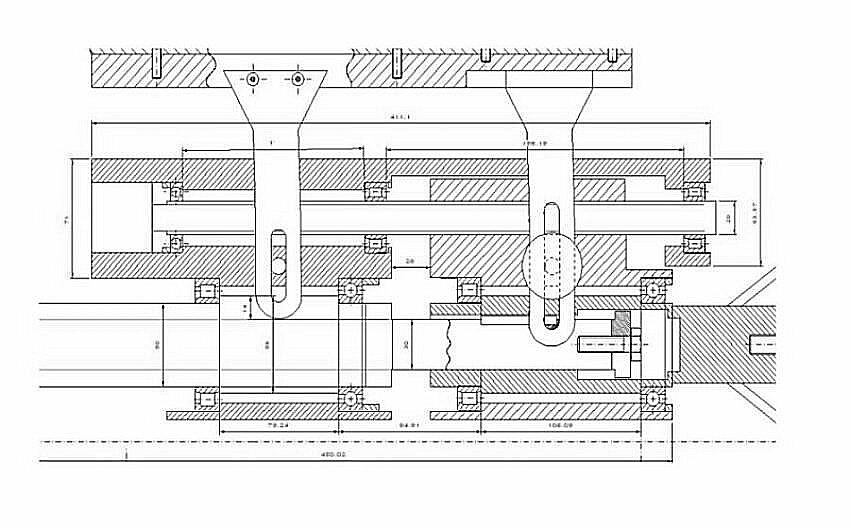

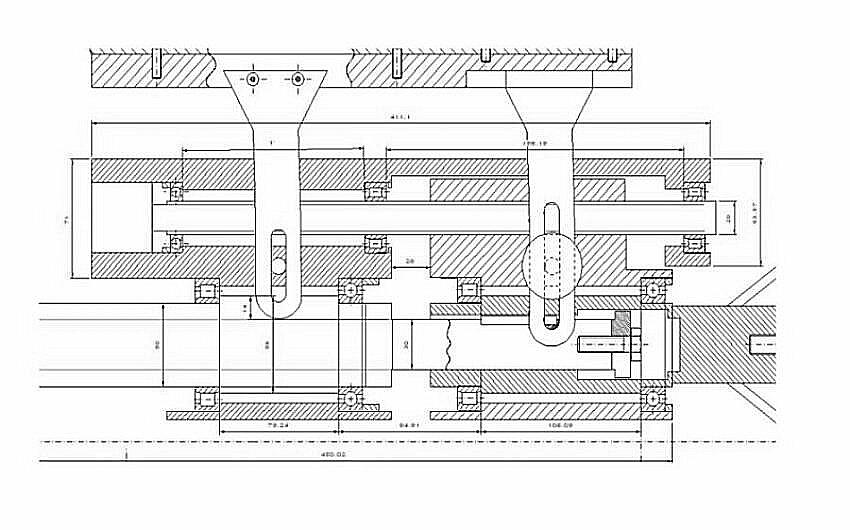

ich hab das ganze dann mal versucht auf CAD zu zeichnen mit Maßen.
Ich hoffe es ist anschaulich.

Und BITTE, BITTE, BITTE hilft mir!! Ich muss das morgen abgeben und ich hab derbe kein Plan wie das funktioniert, Gott

BIITTTTTTE!!!!
