Dimensionierung Spule/Kondensator mittels Resonanz

Seder · Anmeldungsdatum: 29.08.2018 Beiträge: 4

Hallo zusammen,

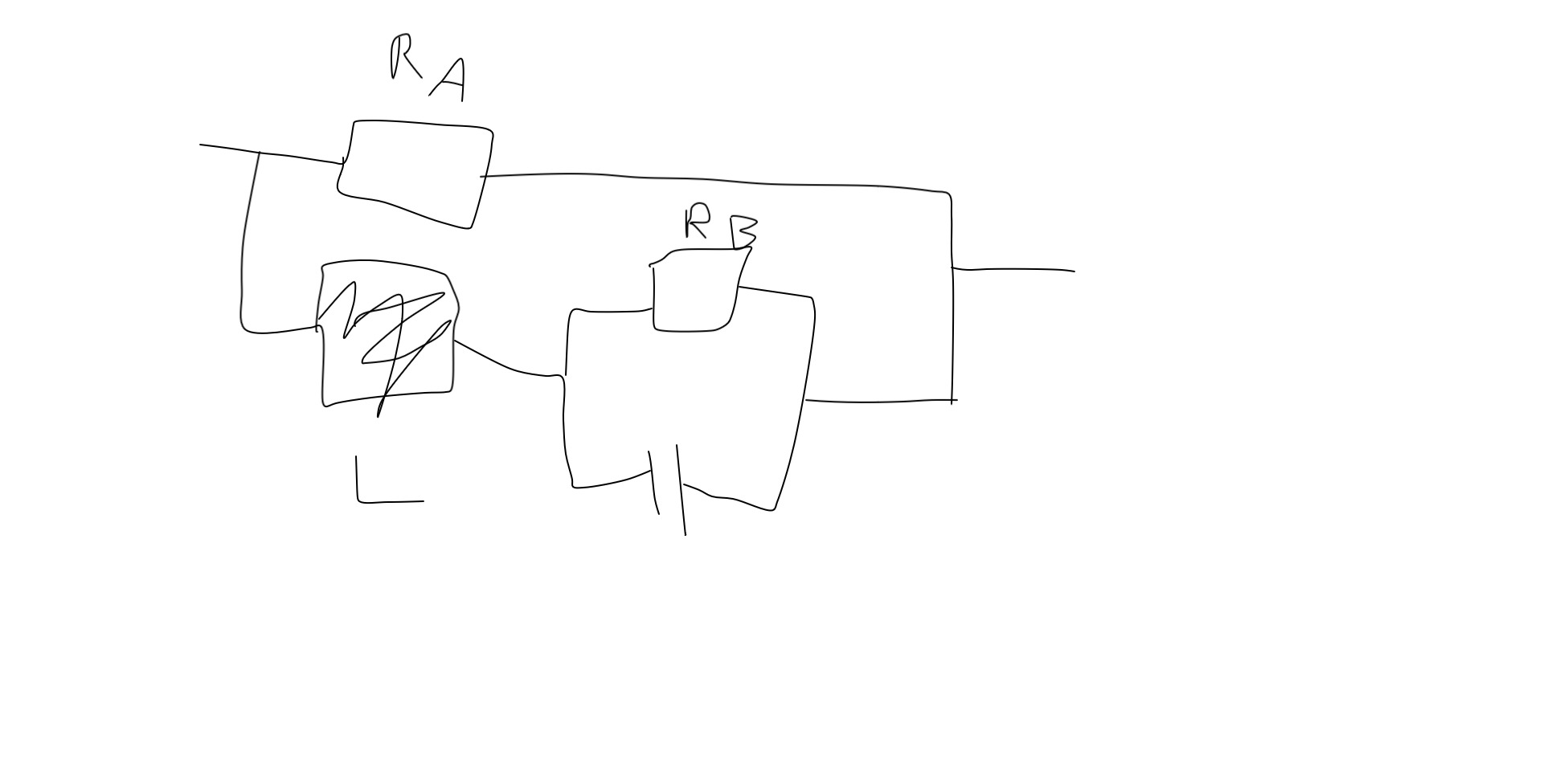

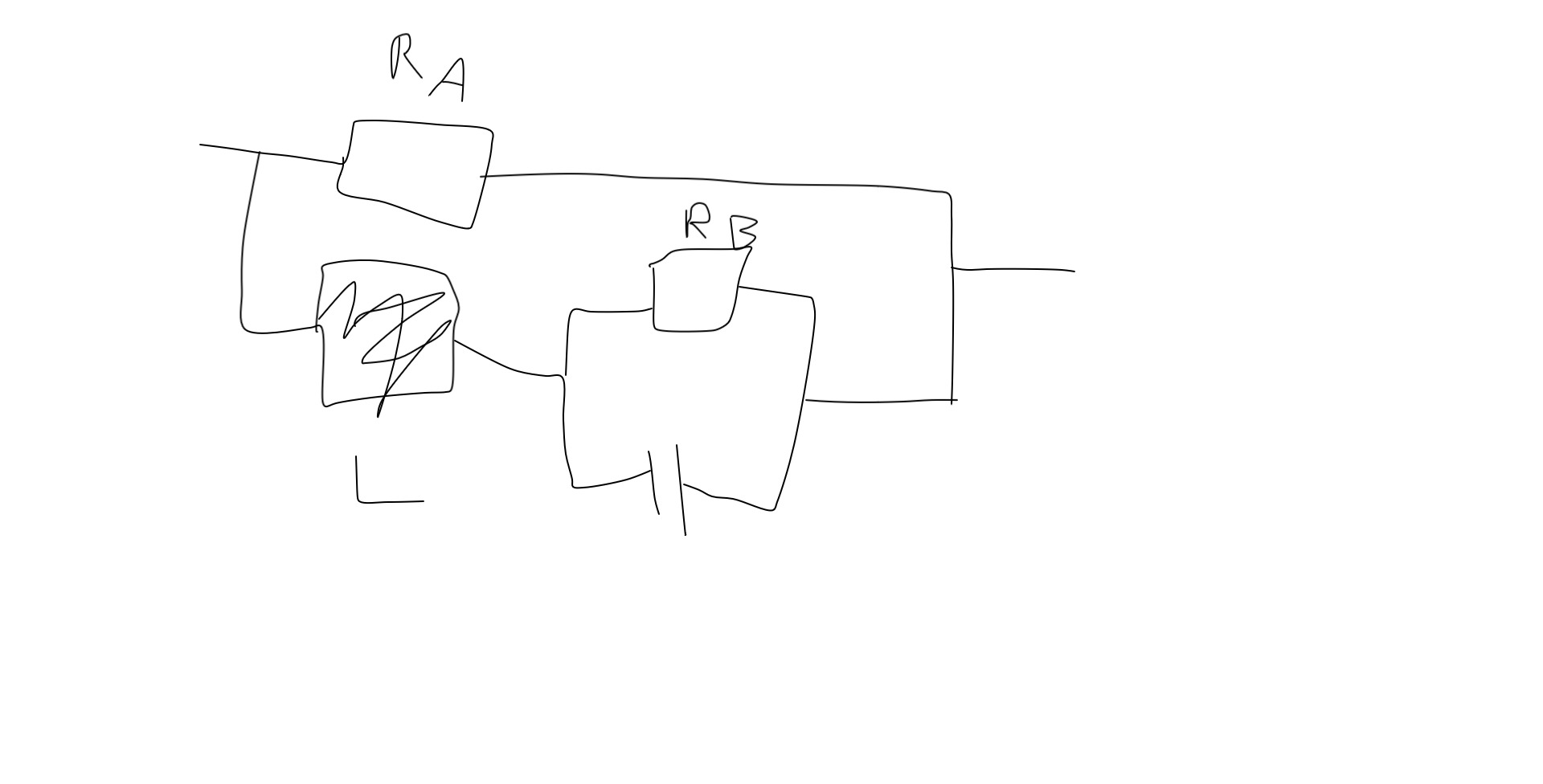

im Anhang befindet sich ein Schaltbild welches an ein Wechselstromnetz angeschlossen wurde. Durch vorherige Berechnung sind die realen Widerstände mit Ra=100Ω und Rb=10Ω gegeben. Die Aufgabe war nun bei einer Frequenz von f=1kHz solle Resonanz eintreten, wie müssen Sie hierzu C und L dimensionieren?

Als Formel hatte ich mit Admittanz Y=1/Ra+1/Rb-j/wL+jwC aufgestellt, ist das richtig? Bzw. den Im-Teil isoliert und =0 gesetzt sprich Im(Y)=0=-1/wL+wC
Das Problem ist, insofern die Formel richtig ist, ich komme nicht auf eine Dimensionierung für C und L, da es meines erachtens unendlich viele möglichkeiten gibt.

Grüße Seder

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Seder · Anmeldungsdatum: 29.08.2018 Beiträge: 4

Wie sähe denn dann die richtige Formel aus?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7466

Es ist doch Ra || (L + (Rb || C)). So kannst Du die Impedanz direkt hinschreiben.

Viele Grüße
Steffen

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861
