Flaschenzug, Platte in Waage hoch ziehen

stevomack · Anmeldungsdatum: 19.02.2020 Beiträge: 3

Meine Frage:
Mein Vater hat eine Platte für seine Modell Eisenbahn gebaut. Die will er gerne über ein Flaschenzug System anheben und senken. So das man den Raum noch zum schlafen nutzen kann. Dabei soll sich die Platte waagerecht anheben und senken lassen. Ohne das die Züge umfallen können.
Im Internet konnten wir nicht eine Information finden, wie man das berechnen kann.

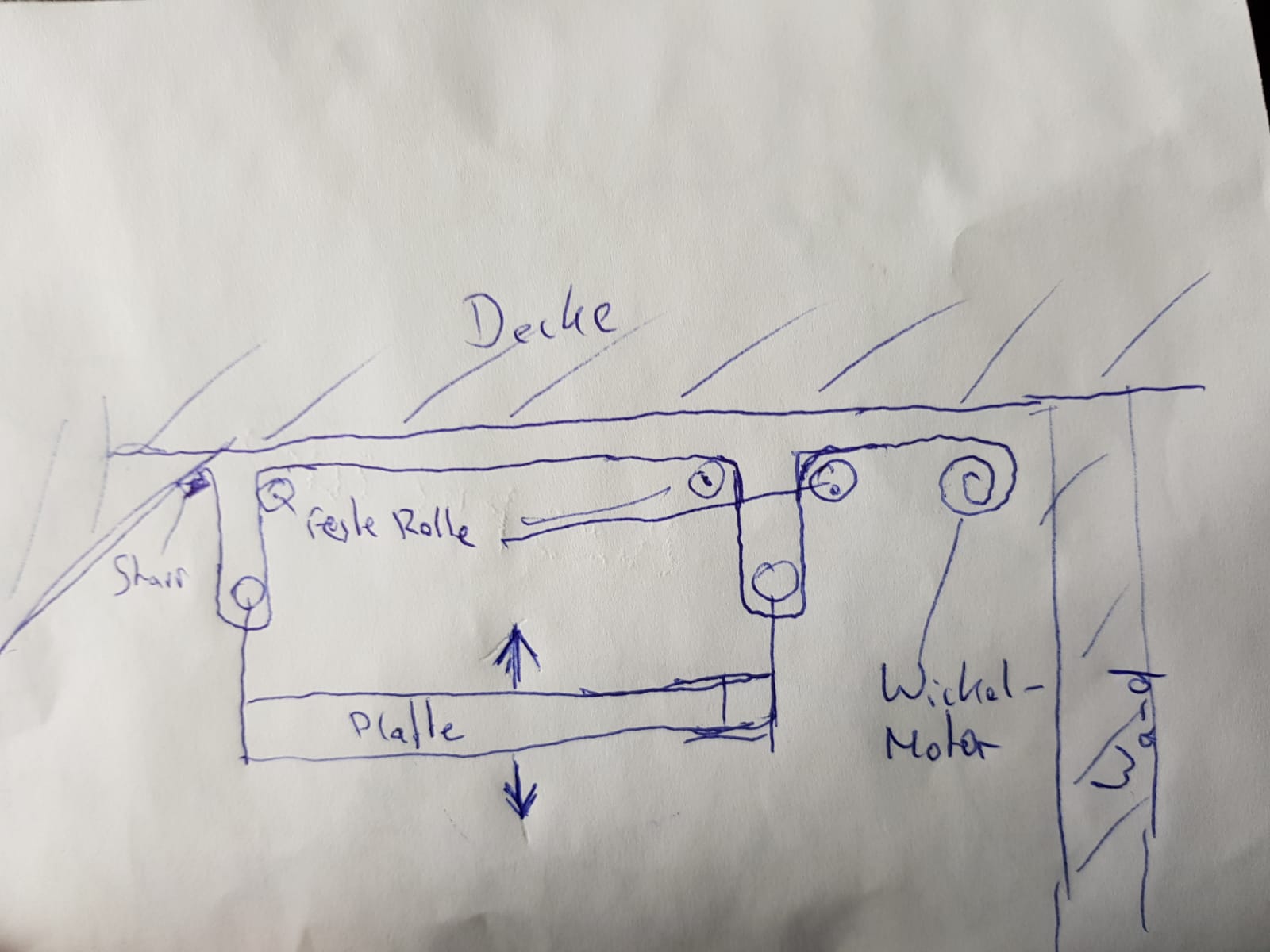

Sie ist an der Decke befestigt. An der linken Dachschräge ist der Gurt befestigt. Rechts ist ein Wickelmotor.
Eine Skizze ist beigefügt. Die Frage ist ob man das berechnen kann.
Denn beim anheben gehr die rechte Seite glaube ich höher. Und beim senken zuerst nach unten.

Meine Ideen:
Muss eine rolle größer sein damit man sie gerade anheben oder senken kann.
Oder müsste beim anheben die linke feste Rolle größer sein. Und beim senken genau andersrum?

as_string · Moderator Anmeldungsdatum: 09.12.2005 Beiträge: 5797 Wohnort: Heidelberg

Ich kann keine Skizze sehen.

stevomack · Anmeldungsdatum: 19.02.2020 Beiträge: 3

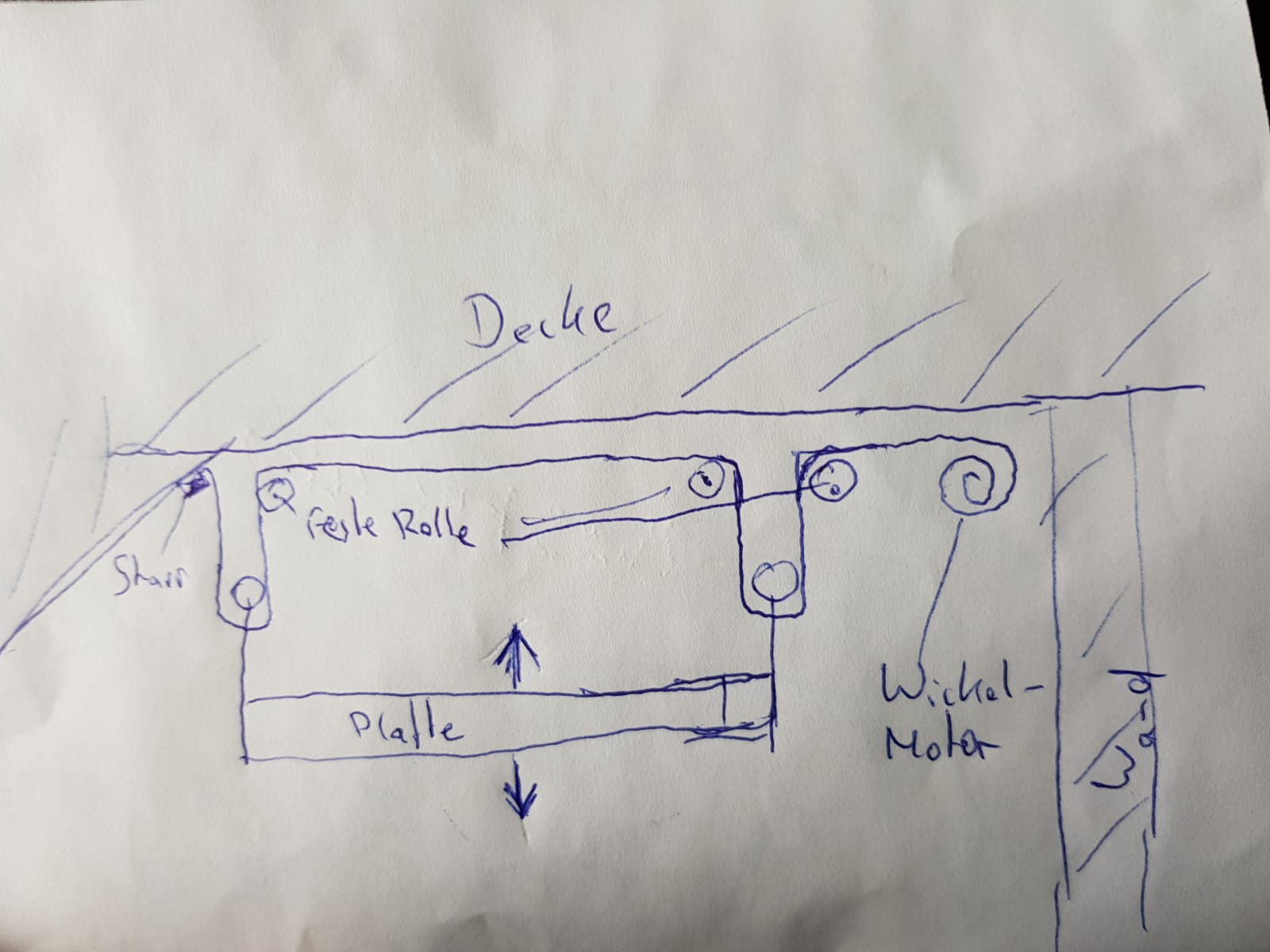

Entschuldigung, habe das zuerst nicht gefunden. Und die datei war dann noch zu groß😂

as_string · Moderator Anmeldungsdatum: 09.12.2005 Beiträge: 5797 Wohnort: Heidelberg

Ich glaube, das wird so nicht funktionieren. Du könntest so ja sogar wenn der Motor still steht von Hand die Platte zur einen oder anderen Seite kippen.
Ich glaube, man sollte da besser mehrere einzelne Seile verwenden, die auf Rollen gleichen Durchmessers aufgewickelt sind, die jeweils auf derselben Achse hängen.

Gruß
Marco

as_string · Moderator Anmeldungsdatum: 09.12.2005 Beiträge: 5797 Wohnort: Heidelberg

Oder man macht so eine Scheren-Mechanik zusätzlich zu nur einem Seil.

stevomack · Anmeldungsdatum: 19.02.2020 Beiträge: 3

Ich habe mir sowas schon fast gedacht.
Hmmh, dann müssen wir mal gucken wie wir damit umgehen werden.

Vielen dank schonmal
