Netzwerk Zweigstrom

Reen · Anmeldungsdatum: 05.08.2006 Beiträge: 45

Hallo

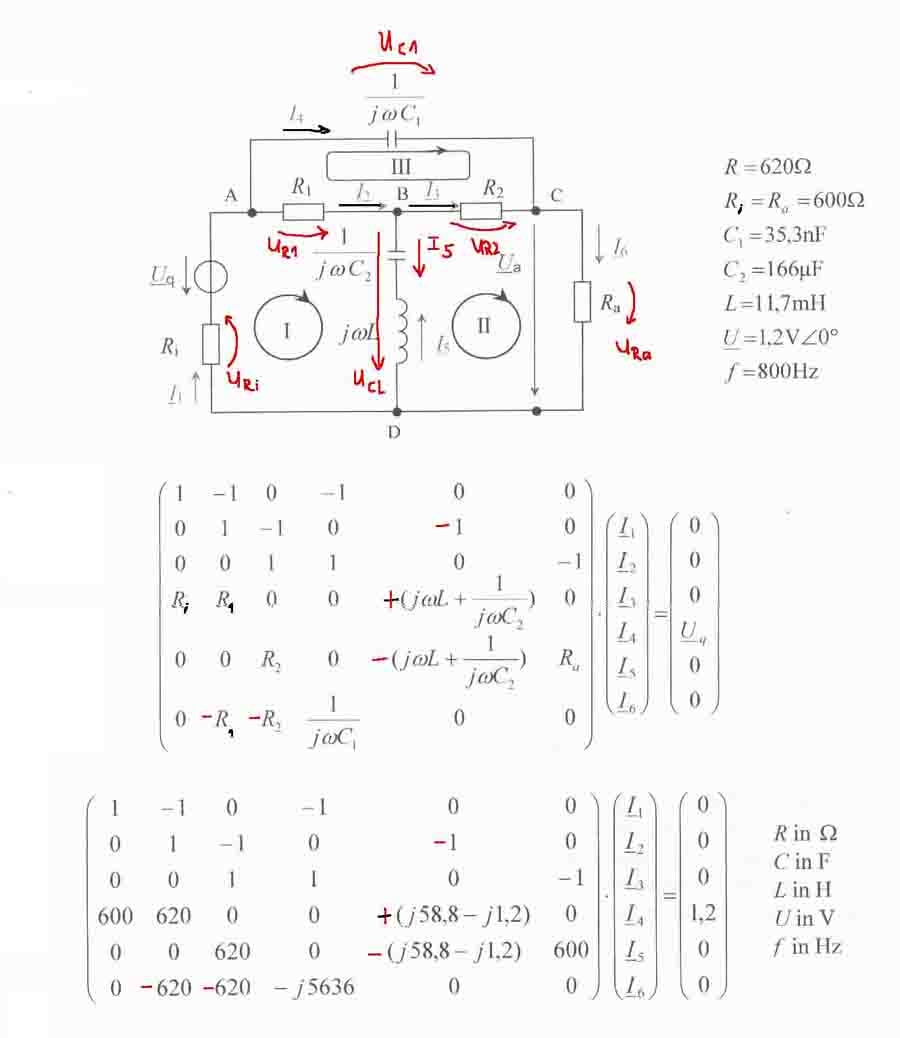

Ich benötige mal wieder eure Hilfe und zwar bei folgendem Netzwerk. Berechnet werden soll U(a).

Das Ganze über die Zweistromanalyse. Aber irgendwas stimmt hier schonwieder nicht. Entweder in meiner Lösung oder die Lösung im Skript nicht.

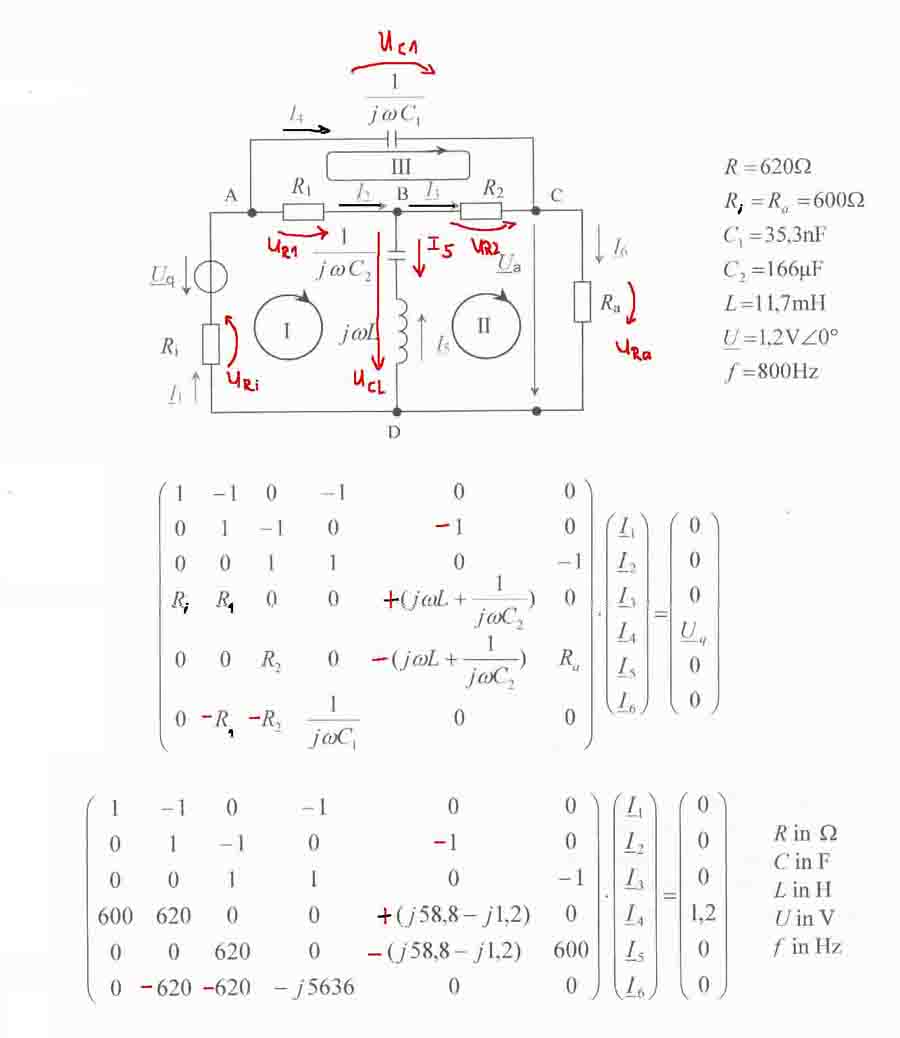

Ich habe mal die komplette Lösung hier hinzugefügt. Die roten Änderungen habe ich hinzugefügt. Sprich, so müsste meiner Meinung nach die Matrix aussehen.

Die einzigste Änderung die ich gemacht habe ist, dass ich den Strom I(5) in entgegengesetzte Richtung gedreht habe. Das kann man doch eigentlich machen, oder? Sollte doch normalerweise kein Einfluss auf die Ergebnisse haben. grübelnd

Dann hier mal meine Knotenpunktgleichungen..
Knoten A:

Knoten B:

Knoten C:

Knoten D kann man dann vernachlässigen.

Masche I:

Masche II:

Masche III:

Also meiner Meinung nach in liegt schon ein Fehler in Matrixzeile 6 vor, was Masche III entspricht. Wenn ich mir die Umlaufrichtung anschaue, dann können da ja nur R1 und R2 negativ sein. Den Spannungsabfall zeichnet man doch normalerweise in Stromrichtung. Also so, wie ich es da eingezeichnet habe.

Schaut es euch bitte mal an. Also ich bin der Meinung, dass das eigentlich von den Gleichungen her richtig sein müsste und die Matrix dann so (mit den rote Änderungen) aussehen müsste.

Vielen Dank
Reen

orie · Anmeldungsdatum: 15.08.2006 Beiträge: 3

da hast du recht. zeile 6 muss die elemente -R1, -R2 und 1/jwC1 enthalten.

Reen · Anmeldungsdatum: 05.08.2006 Beiträge: 45

Danke....

Aber noch die eine Frage, die ich oben meinte...
Den Strom I5 kann man doch auch in die andere Richtung drehen... Das ist doch im Prinzip nur Ansichtssache, oder?

Danke
Reen

orie · Anmeldungsdatum: 15.08.2006 Beiträge: 3

Das kannst du völlig frei wählen. Du musst dann nur die Richtung beibehalten.
