Seilwinde und Seildurchmesser

soda · Anmeldungsdatum: 04.10.2006 Beiträge: 74

Ich weiss nicht so recht ob ich für das einen neuen Thread aufmachen soll.

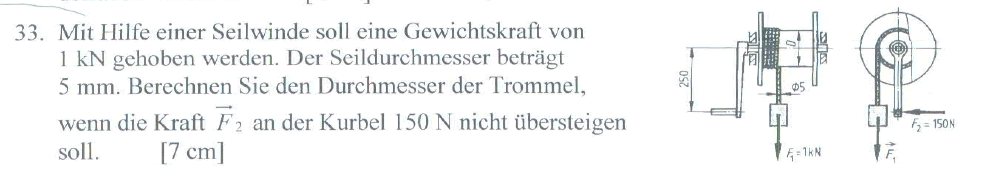

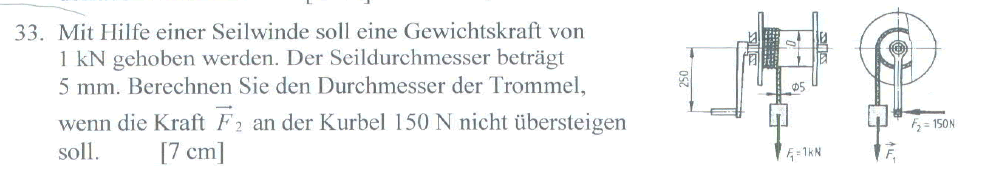

Nämlich geht es um folgende Aufgabe (angehängt)
So gut wie ich das kann hab ich den Durchmesser mit
a_2 = (F_1 * a_1)/F_2 versucht zu berechnen: in Zahlen
150N * 250mm / 1000 = 37,5mm weit gefehlt.. Hilfe

Seildurchmesser.. ich kann mir nicht so recht vorstellen warum, der von bedeutung ist?

brauch da ein wenig hilfe um es überhaupt zu verstehen. (hoffentlich ist die Grafik nicht zu breit... wird leider wegen mangelhafter qualität sofort unlesbar unglücklich

oder ich mach was falsch)

MfG soda

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

soda · Anmeldungsdatum: 04.10.2006 Beiträge: 74

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Jetzt hast du einfach nur die beiden Hebelarme verwechselt: die 250 mm sind ja der Hebelarm am Kurbelgriff,

das a_2 dagegen ist der Hebelarm, mit dem das Seil an der Winde zieht. Dein Ergebnis für a_2 = 37,5 mm ist schon richtig.

Jetzt fehlt nur noch die Überlegung: a_2 ist die Entfernung von Seilmitte bis zur Windenmitte. Also ist a_2 ein bisschen größer als der Radius des Zylinders, auf dem das Seil aufgewickelt ist. Wie kommst du also auf den Radius dieser Winde (= dieses Zylinders), wenn du a_2 kennst und weißt, wie dick das Seil ist?
