Schaltung mit Widerständen

JennyB · Anmeldungsdatum: 21.05.2022 Beiträge: 43

Hallo alle zusammen

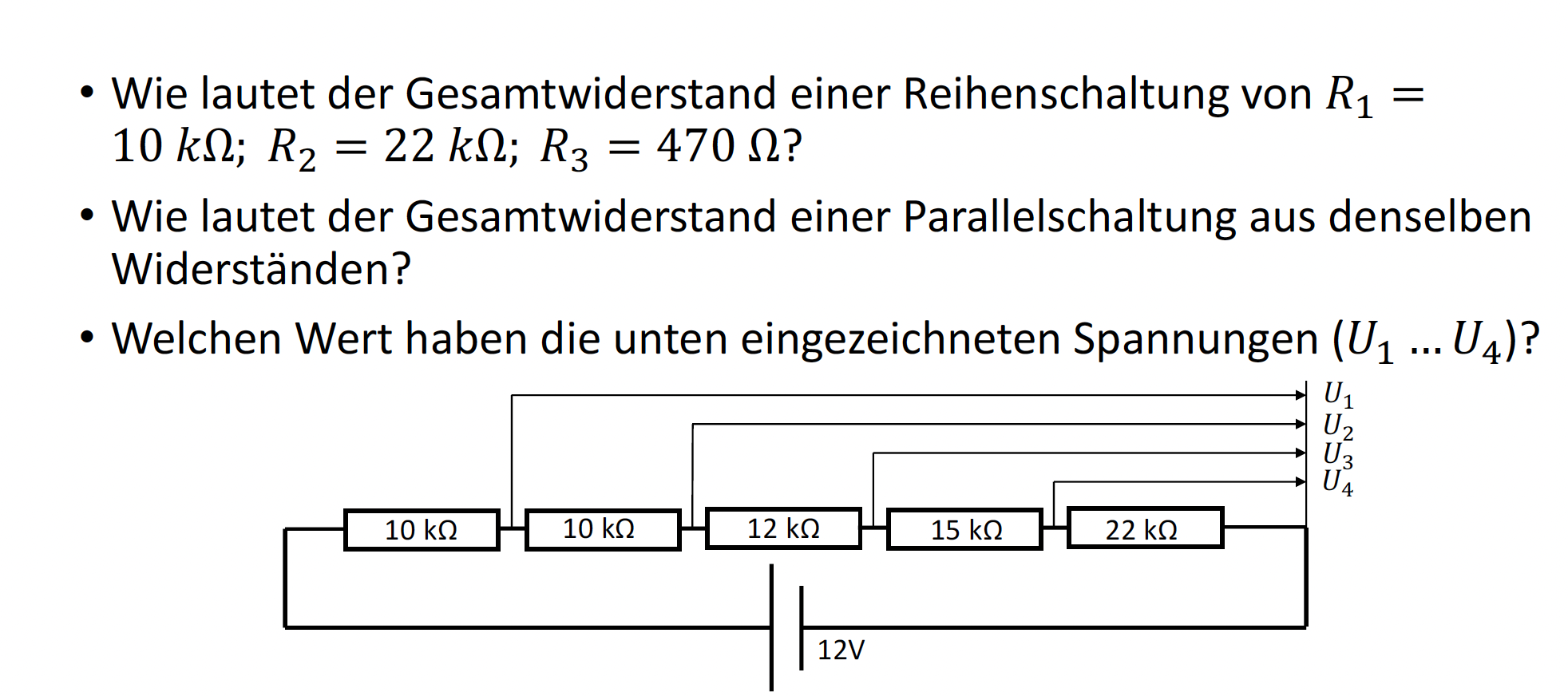

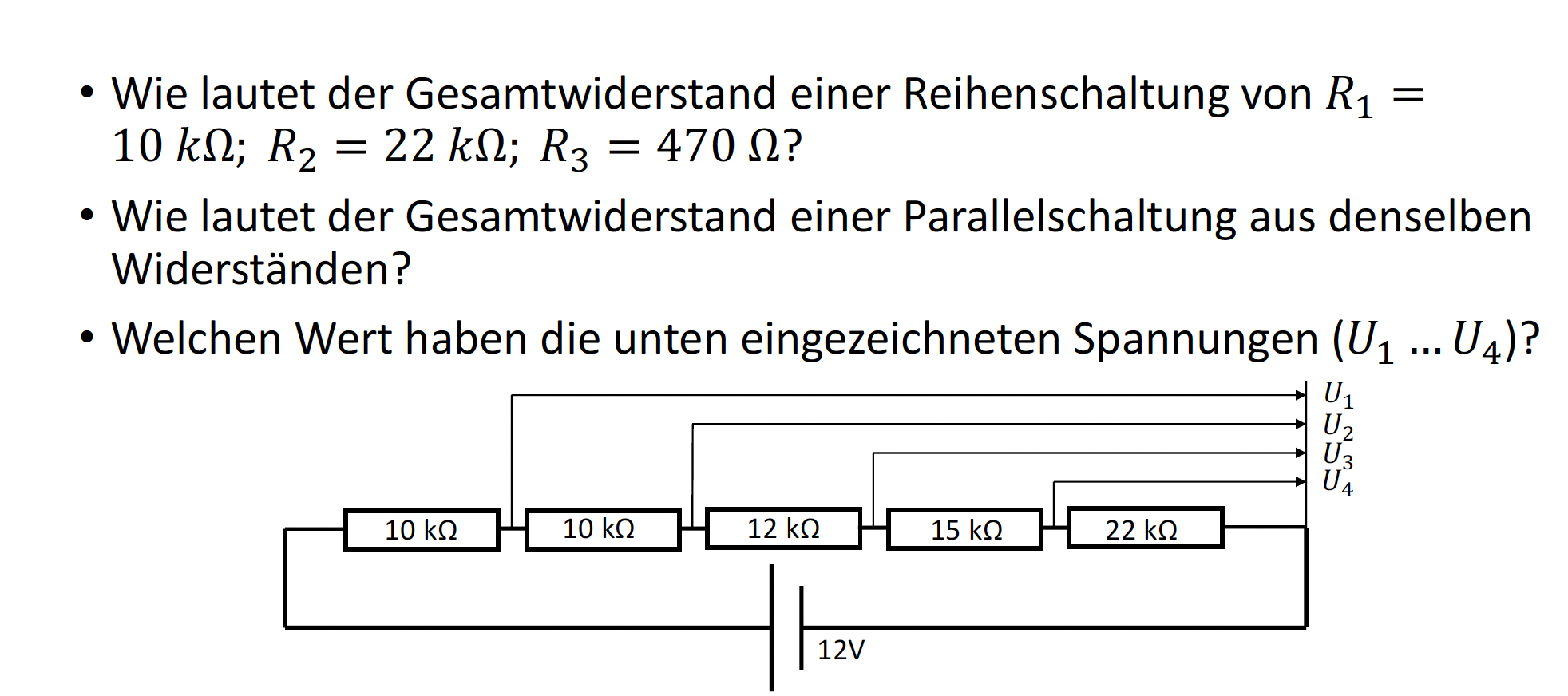

Hier eine Aufgabe wo ich gerade Schwierigkeiten habe :

Die Wiederstände habe ich schon ausgerechnet :

R1 = 10 kohm R2 = 22kohm
R3 = 0,47kohm

Reihenschaltung einfach addiert
R123 = 32,47kohm

Kann bei Parallelschaltung der 3 Wiederstände 0,44kohm raus kommen ?

Wie ich die Spannung berechnen soll ,habe keine Ahnung aktuell

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Die Widerstände stimmen.

Bei der letzten Aufgabe den Gesamtwiderstand bestimmen, dann den Strom aus der Gesamtspannung. Mit dem Strom dann die Einzelspannungen mit jedem Widerstand.

JennyB · Anmeldungsdatum: 21.05.2022 Beiträge: 43

Für den Gesamtwiederstand alle Widerstände addieren da Reihe oder ?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Richtig

JennyB · Anmeldungsdatum: 21.05.2022 Beiträge: 43

R12345 = 69kOhm

U = R*I

I = U/R = 12V/69kOhm = 0,17A ?

U1 = 0,17*10kohm oder wie ?

u2 = 0,17 *10kohm

u3 = 0,17*12kohm

usw ?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Der Strom ist 1000fach zu gross.Es sind 69kΩ und nicht 69Ω.

Bei den Spannungen schauen was gefragt ist.
U4 liegt über 22 kΩ als Beispiel.
U3 jedoch über 15 und 22 kΩ und soweiter,

JennyB · Anmeldungsdatum: 21.05.2022 Beiträge: 43

I = 1,739*10^-4 A

U4 =22kOhm *1,739 *10^-4 =3,83V

U3 = (15+22)*1,739*10^-4 =6,43 V

U2 = (12+15+22)*1,739*10^-4 = 8,52V
hmm U1 unsicher ?
Da ist doch auch links Widerstand ? Big Laugh

Nicht so trivial

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Ja richtig. Für U1 noch mal 10 kΩ dazu addieren.

JennyB · Anmeldungsdatum: 21.05.2022 Beiträge: 43

Für U1 also 69kohm ?

oder das linke weg ?

Wenn ja warum das linke auch ? Big Laugh

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1664

Νein nur 59 kohm. Die ersten 3 hast Du doch richtig ausgerechnet. Was kommt mit 69 kohm raus.

JennyB · Anmeldungsdatum: 21.05.2022 Beiträge: 43

I = 1,739*10^-4 A

U4 =22kOhm *1,739 *10^-4 =3,83V

U3 = (15+22)*1,739*10^-4 =6,43 V

U2 = (12+15+22)*1,739*10^-4 = 8,52V

U1 = 59kohm*1,739*10^-4 =10,26 V

Das wars Big Laugh

Danke dann wieder Thumbs up!
