Ringtransformator ( Strom, Induktion und Leistung)

TryingToUnderstamdIt · Gast

Meine Frage:
Hallöchen wieder an alle,

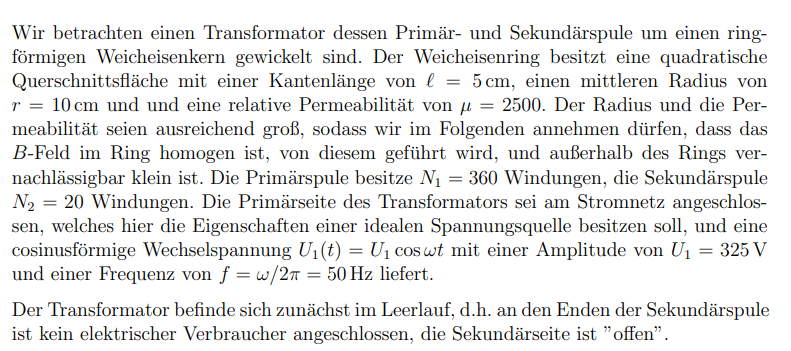

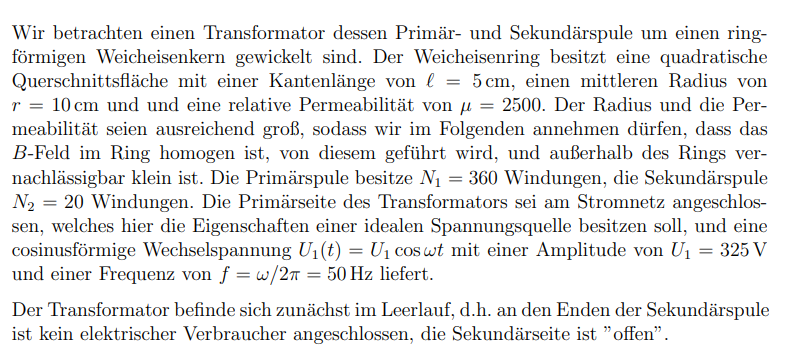

Heute habe ich eine Aufgabe, die von einem Ringtrafo handelt. Gegeben ist dabei die Windungszahl der Primär- und Sekundärspule (360 und 20), sowie die Permeabilität des Weicheisenrings (2500), dessen Kantenlänge (5 cm) und Radius (10 cm), wie auch die eine cosinusförmige Wechselspannung

mit gegebenen Amplitude U1 und Frequenz (50 Hz). (Aufgabenstellung im Anhang)

Gefragt ist jetzt einmal nach der Eigeninduktivität der Primär- und der Sekundärspule,

Dann der Strom der Primärspule, sowie die mittlere Leistung, die vom Stromnetz geliefert werden muss

Als drittes ist gefragt nach der Gegeninduktivität

, wie auch die Spannung, die an der Sekundärspule auftritt.

Als letztes wird nun ein Widerstand eingebaut (R=7 OHM) und es soll die Diff. GL. aufgestellt werden und gelöst werden, sowie wieder die mittlere Leistung.

Meine Ideen:
Also zu den Teilaufgaben habe ich folgendes:

1. (Erstmal kann von einem unbelasteten Trafo ausgegangen werden, da kein Widerstand):
Primär: Maschenregel:

Mit

:

Mit

Mit Maschenregel:

2. Mit

3.
