Unterdruck anstatt Kleber?

schrauberking · Anmeldungsdatum: 28.05.2015 Beiträge: 36

Moin

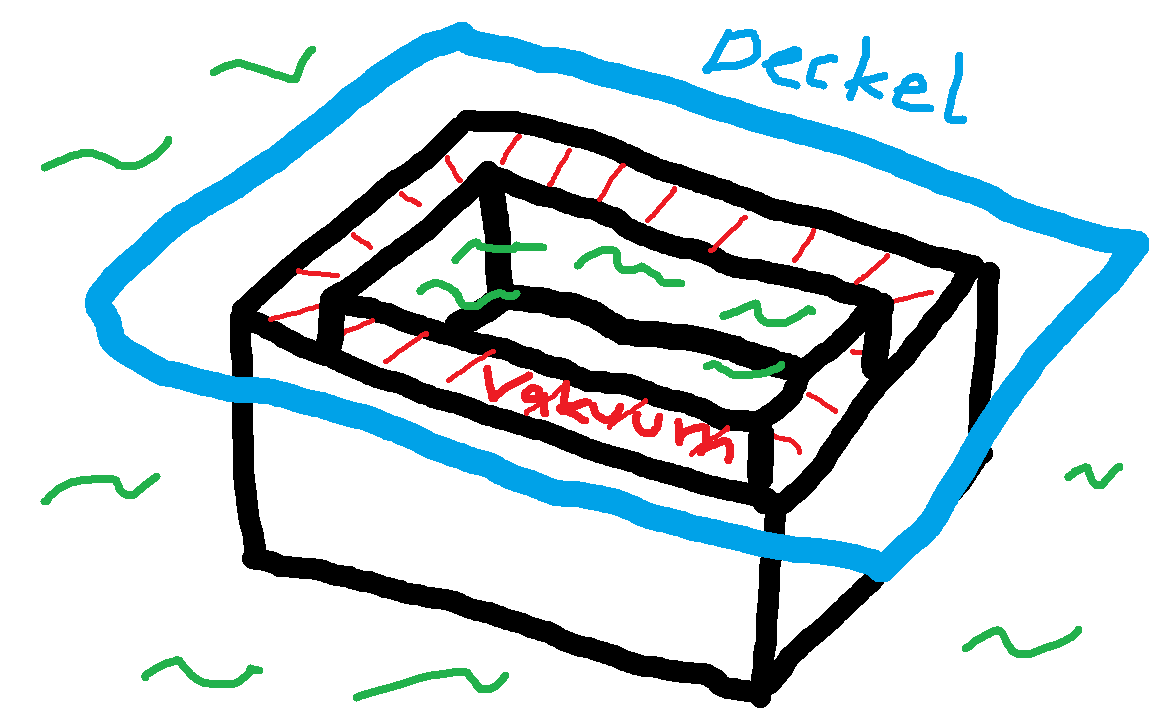

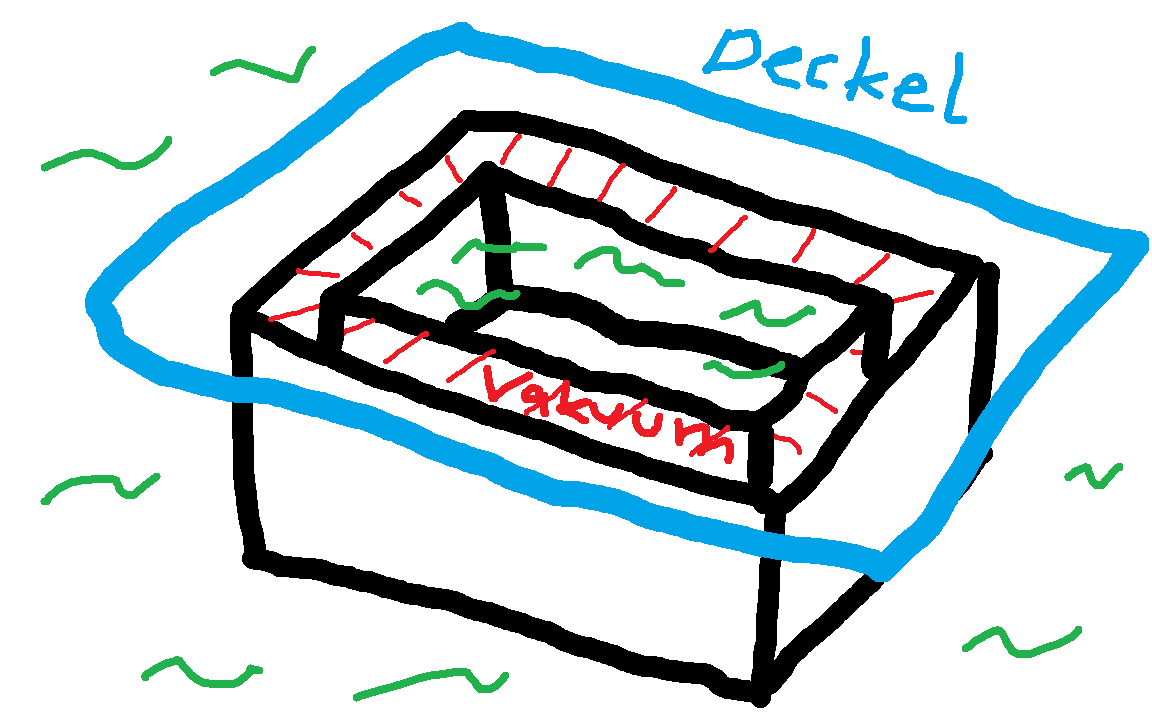

nach langer Zeit bin ich wieder zurück. Ich habe ein kleines Druck-Experiment und brauche Hilfe. Habe auch eine Zeichnung.

Also konkret geht es darum, dass ich für eine große Plastikbox keinen passenden Deckel habe, der bei dem Einleiten von Spezialgas in die Box dicht hält. Meine Idee: Was wäre, wenn man wie bei meiner Zeichnung eine Box mit 2 Wänden hat. Der Deckel wird auf die Box einfach draufgelegt. Zwischen der Innenwand und der Außenwand (rot eingezeichnet) wird über ein Ventil am Boden der Box ein Unterdruck erzeugt, der den Deckel ansaugt. Danach wird über ein anderes Ventil das Spezialgas in die eigentliche Innenkammer gepresst (grüner Bereich).

Das würde doch bedeuten, damit das klappt, dass ich nur maximal soviel Luft in die grüne Kammer reinpumpen darf, wie ich aus der roten absaugen kann, oder? grübelnd

Danke euch!

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6123 Wohnort: jwd

Hallo Schrauberking,
sorry, habe die Aufgabe erst jetzt gelesen.
Deine Idee ist gut.

Betrachtet werden die Flächen des Deckels, die Aussen- bzw. Innenbox abdecken und die Kontaktfläche des Deckels mit den beiden Boxen bilden.

F_d = Kraft auf den Deckel
A_a = Fläche Aussenbox
A_i = Fläche Innenbox
A_k = Kontaktfläche Boxen mit Deckel
p_l = Luftdruck
p_ai = Druck zwischen Aussen- und Innenbox
p_i = Druck Innenbox
p_k = Erforderliche Flächenpressung A_k zur Gasdichtheit

Damit der Deckel dicht schliesst, muss der Druck

sein.
