Einfache Schaltungsaufgaben I NEED HELP PLEAAAASSEEE

Abahachi · Anmeldungsdatum: 10.05.2007 Beiträge: 54

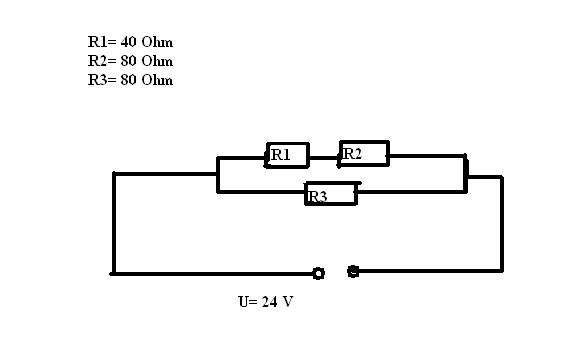

Ok ich steh steh mir immoment auf der Leitung es geht um folgende Schaltung (siehe Bild)

R1= 40 OHM
R2= 80 OHM
R3= 80 Ohm

U = 24 V

Natürlich muss man jetzt Rges und Iges berechnen.

Das ging ja auch relativ schnell

1/Rges= 1/(R1+R2)+1/R3=1/48 Ohm
dann umstellen

also Rges= 48 Ohm

So jetzt noch Iges= Uges/Rges= 0,5 A

Jetzt weis ich nicht wie ich die Teilströme/spannungen berechnen soll Hammer

Könntet ihr den Ansatz nur kurz aufschreiben das wäre sehr nett Rock

Ich hatte schon einige Ansätze aber die waren sehr komisch.... Rock

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Hallo Abahachi.

Du hast hier erst einmal eine Parallelschaltung. Was gilt für Spannung und Strom für die beiden Äste?

Ein Ast ist dann noch eine Reihenschaltung. Was gilt für Spannung und Strom für die beiden Widerstände?

Abahachi · Anmeldungsdatum: 10.05.2007 Beiträge: 54

Ja ich hab mir das als Reihenschaltung (insgesamt die ganze SChaltung) gedacht bei der das eine Element (so nenne ich mal R1-R3) eine Parallelschaltung ist wobei R1 und R2 natürlich eine weitere Reihenschaltung ist.

Jetzt zu den fragen einen moment...

also für beide Äste gilt das es eine Parallelschaltung ist also Spannung ist bei beiden Gleich und die Stromstärke der beiden Äste addieren sich zusammen zu IGes.

Ja und den Gesamtwiderstand habe ich ja schon berechnet.

Jo zur Zweiten der obere Ast ist eine Reihenschaltung aber ich weis nicht wie die Einzelstromstärken sind und dann kann ich ja auch nicht die Einezlspannungen ausrechnen das ist mein Knackpunkt.

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Hallo.

Kannst Du Spannung und Strom für die nachfolgende Schaltung berechnen?

Es soll R4 = R1 + R2 = 120 Ohm sein.

Abahachi · Anmeldungsdatum: 10.05.2007 Beiträge: 54

Jo also bei R4 (r1 und r2 zusammengefasst)

I= U/R= 24/120= 0,2 A

Und R3

I= 24/80= 0,3 A

und U bleibt ja bei beiden 24V weil es ja ne parallelschaltung ist

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

Richtig

.

Kannst Du jetzt die Einzelspannungen für R1 und R2 bestimmen?

Abahachi · Anmeldungsdatum: 10.05.2007 Beiträge: 54

Jawoll!!

8 und 16 V

also für R1 und R2

Muchas Gracias!!! Danke für deine Hilfe jetzt weis ich wie ich das betrachten mussen nicht von innen nach außen sondern von außen nach innen !!!!!
Was immer ich da auch sage.....

Prost

magneto42 · Anmeldungsdatum: 24.06.2007 Beiträge: 854

De Nada. Gratuliere Thumbs up!

.
