Vierpol Admittanzmatrix

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
xole_X



Anmeldungsdatum: 19.10.2007
Beiträge: 93
Beitrag xole_X Verfasst am: 10. Feb 2008 14:46    Titel: Vierpol Admittanzmatrix Antworten mit Zitat
hallo,

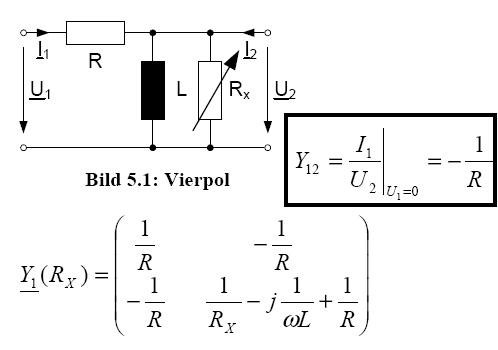

ich hab eine Frage zum Vierpol, der in der Skizze dargestellt ist. Wieso gilt für Y_12 = -1/R bei U_1=0.
U_1 = 0 bedeutet doch, U_1 wird kurzgeschlossen oder?
dann liegen R, L und Rx doch parallel, also genauso wie bei Y_22...nur mit umgedrehten Vorzeichen..das stimmt aber so ja nicht. was mache ich denn falsch ?

vielen dank schonmal im voraus

 Beschreibung:
 Dateigröße:  18.18 KB
 Angeschaut:  5644 mal

schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 11. Feb 2008 15:33    Titel: Re: vierpol admitanzmatrix-frage Antworten mit Zitat
xole_X hat Folgendes geschrieben:
hallo,
ich hab eine Frage zum Vierpol, der in der Skizze dargestellt ist. Wieso gilt für Y_12 = -1/R bei U_1=0.
U_1 = 0 bedeutet doch, U_1 wird kurzgeschlossen oder?
dann liegen R, L und Rx doch parallel, also genauso wie bei Y_22...nur mit umgedrehten Vorzeichen..das stimmt aber so ja nicht. was mache ich denn falsch ?

vielen dank schonmal im voraus


Wenn du U2 anlegst, dann fliesst durch R und somit durch den Eingang der Strom I1 = -U2/R. Eben deshalb, weil R in diesem Fall parallel zu U2 liegt...
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
xole_X



Anmeldungsdatum: 19.10.2007
Beiträge: 93
Beitrag xole_X Verfasst am: 11. Feb 2008 20:58    Titel: Antworten mit Zitat
aber L und Rx liegen doch auch parallel oder?warum fließt da nix durch
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 12. Feb 2008 07:55    Titel: Antworten mit Zitat
xole_X hat Folgendes geschrieben:
aber L und Rx liegen doch auch parallel oder?warum fließt da nix durch

Ja natürlich, es fliesst ja auch was durch, aber es ist nur I1 gesucht, wenn man U2 vorgibt.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
xole_X



Anmeldungsdatum: 19.10.2007
Beiträge: 93
Beitrag xole_X Verfasst am: 12. Feb 2008 10:05    Titel: Antworten mit Zitat
ach so ist das zu verstehen.. Hammer

vielen dank nochmal Thumbs up!
