Statik-Aufgabe, Walze auf Gestell

Oliver0303 · Anmeldungsdatum: 07.11.2008 Beiträge: 2

Hallo!

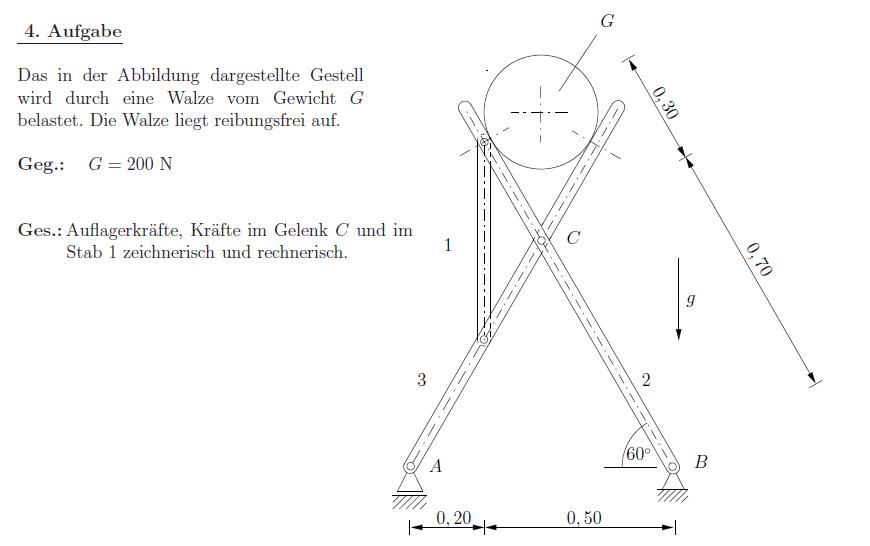

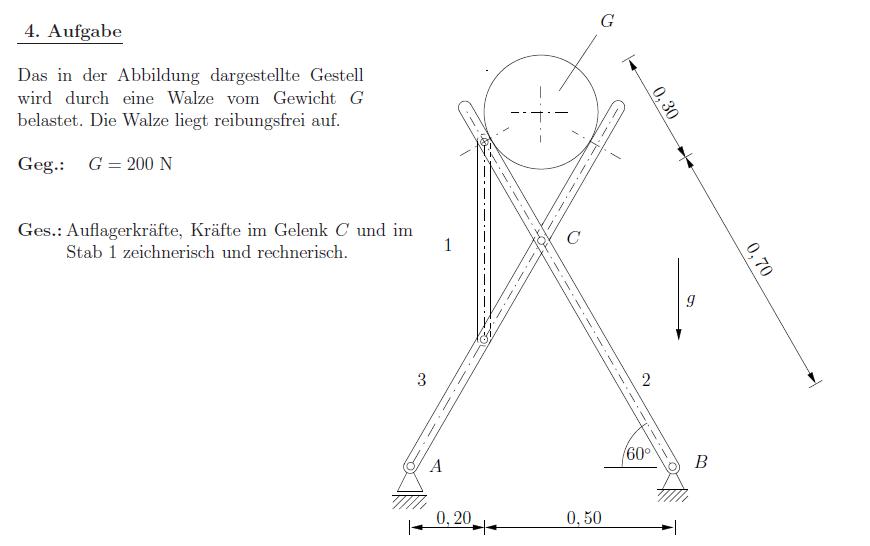

Ich habe ein Problem bei der als Bild angehängten Mechanik-/Statik-Aufgabe, um genau zu sein bei der zeichnerischen Lösung.

Ich habe das Gesamtsystem betrachtet, und dabei bereits festgestellt, dass in den Lagern A und B Kräfte von je 100 N senkrecht nach oben wirken.

Aber wie kann ich weiter vorgehen? Ich bin etwas ratlos, wenn es um das Bestimmen der Kräfte im Gelenk C und im Stab 1 geht.

Kann mir jemand einen Tipp zur Vorgehensweise geben?

Danke im Voraus!

Herbststurm · Anmeldungsdatum: 05.09.2008 Beiträge: 412 Wohnort: Freiburg i. Brsg.

Hi,

zeichnerisch fährst du hier gut, wenn du dir erstmal Gedanken machst wo überall Kräfte wirken und wie die Wirklinien sind. Das macht man mit frei schneiden. Danach muss du zwei Pläne erstellen. Den Lageplan und den Kraftplan zeichnen und mittels Pol die bekannten Kräfte in den Lageplan setzen und so Wirklinienschnittpunkte bestimmen, welche dir dann dank Maßstab wieder neue Kräfte im Kraftplan verraten.

Gruß

Oliver0303 · Anmeldungsdatum: 07.11.2008 Beiträge: 2

Muss ich denn dann nur noch die horizontalen Komponenten der Auflagekräfte der Walze betrachten? Denn ich habe ja schon festgestellt, dass diese sich mit den Kräften in den Lagern A und B aufheben.
