Potentiale in Schaltung mit Kondensatoren und Widerständen

ph2010 · Anmeldungsdatum: 05.01.2011 Beiträge: 8

Hallo,

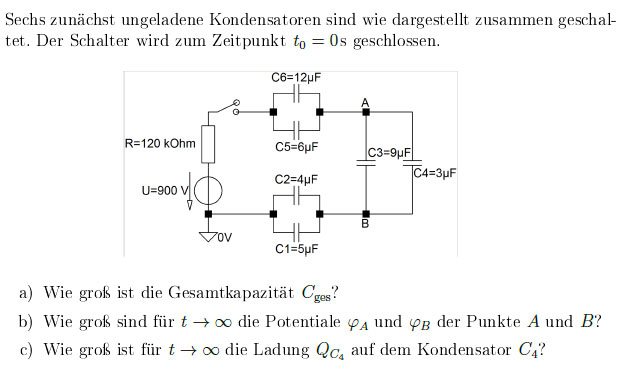

ich habe hier eine Aufgabe mit der ich nicht wirklich klar komme.
Meistens fehlen mir irgendwelche Angaben die ich bräuchte um weiter zu kommen.

Ich habe zunächst mal Maschengleichung aufgestellt und die Kondensatoren als einen zusammengefasst.

U = Ur + Ucges

Die Gesamtkapazität habe ich ohne Probleme ausrechnen können. Sie beträgt 4µF.

Bei den Potentialen b) habe ich so meine Probleme.

Ich habe zunächst überlegt die Gesamt Ladung auszurechnen. Die Ladung ist ja überall die Gleiche.
Allerdings bereitet mir der Widerstand vor den Kondensatoren Probleme.
Da ich keine Stromstärke habe kann ich das Potential am Kondensator nicht ausrechnen.
Und somit auch nicht das Potential am gesamten Kondensator.
Womit ich das Problem habe mit Q = Cges * U nicht auf die Ladung zu kommen.

Mir fehlt also die Stromstärke.

Andere Überlegung, für t unendlich müsste ich doch die Ladung des Kondensators mit Q = Cges * 900V ( Also U SpQ) ausrechnen können.
Denn irgendwann sind die Kondensatoren geladen und es fließt kein Strom mehr.

Auch das hat mich nicht weiter gebracht.

Nun bin ich mit meinem Latein am Ende, ohne den Widerstand könnte ich die Gesamtladung ausrechnen und dann damit die einzelnen Potenziale.

Auch bei c) komme ich nicht auf die Lösung. Aber das möchte ich noch einmal probieren, wenn ich b) fertig habe.

Habt ihr ein paar Tipps für mich?

XL · Gast

Bei t gegen unendlich ist der Stom null

eva1 · Anmeldungsdatum: 06.10.2010 Beiträge: 532

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

ph2010 · Anmeldungsdatum: 05.01.2011 Beiträge: 8

danke, ich habe es geschafft! Ich hatte mal wieder Probleme mit dem Verständnis. Ich darf natürlich nur mit den Potentialdiffenrenzen rechnen.

Mit der Maschenregel sollte mir das auch endlich mal klar sein und nicht bei jeder Aufgabe erneut Probleme bereiten.
Es fehlt wohl noch etwas an Übung. Verstanden habe ich es jetzt!

Danke für die schnelle Hilfe smile
