Momente: Kugel im Rohr

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo, komme mit folgender Aufgabe nicht klar. Muss minimales Gewicht ermitteln bei dem das Rohr nicht kippt.

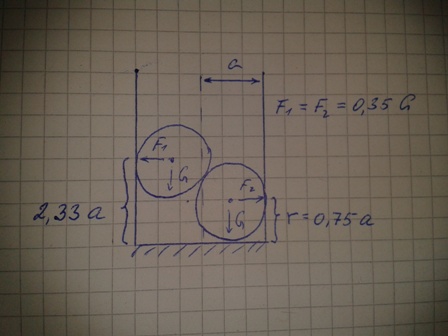

Im Rohr sind 2 Kugel (siehe Abb.) jeweils Gewicht G. Die Durckkräfte auf gie Rohrwände habe ich bereits ermittelt beide 0,35G. Doch bei Momentengleichung scheitert es bei mir... Da beide Kräfte auf die Wände gleich gross sind kommt bei mir sowas raus: (Bezugspunkt = linkes Ecke)

M=0,35G*2,33a-0,35G*0,75a=0

das kan doch aber nicht richtig sein.. unglücklich

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Wie lautet bitte die komplette Originalaufgabe? Gegeben, gesucht, trallala.

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Franz, hier das Bild)

die Teilaufgabe a habe ich bereits geschafft, doch das b krieg ich immer noch nicht hin ((
Gruß

http://picload.org/image/drocppp/rohr.jpg

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Bei mir ist die Höhe nicht genau 2,33 a.
Kippen stelle ich mir über die linke Kante vor. Man müßte also die Drehmomente bezüglich dieses Punktes aufsammeln: von H_1, H_2 und G_R. ...

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Franz,
ich habe jetzt neu gerechnet und komme tatsächlich auf 2,16 a, da ich in der Sache ganz neu bin, weiss ich nicht genau wo Moment der Gewichtskraft des Rohres angreift, aber denke mir das soll genau un der Mitte sein, also bei a dann komme ich auf folgende Momentengleichung, wenn man vom Punkt unten links ausgeht.

2,16 a*0,35G-0,75a*0,35G-Fa=0
0,76aG-0,26aG=Fa a rauskürzen

F=0,5 G

die Antwort ist aber 0,23 G.. muss noch was im Spiel sein grübelnd

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Sirius7 · Anmeldungsdatum: 20.10.2011 Beiträge: 111

Hallo Erkü, vielen Dank für die Antwort, die Musterlösungen sind in der Aufgabe drin
http://img1.picload.org/image/drocppp/rohr.jpg

und vielen Dank fürs Link, hab es irgendwie nicht gefunden.
Gruß Willkommen

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

@erkü
Auch von mir ein Dankeschön! Durch diese Fundstelle klärt sich einiges auf. (Zum Beispiel ist für das Moment des Rohrgewichts in dieser Phase die Höhe irrelevant.)

@Sirius7
Du hattest oben wohl schon das Ergebnis 1/2 G. Um gegen die vorgegebene Musterlösung "anzustinken", müßte das Ganze nochmal sauber aufgeschrieben werden - und falls eine Hilfskraft diese korrigiert, dann schreibe fett drüber, daß Du zu einem anderen Ergebnis gekommen bist, damit es beim Chef landet.
