Drehmoment einer Scheibe

PhysNull · Anmeldungsdatum: 13.11.2014 Beiträge: 23

Meine Frage:
Hi,

kann mir jemand dabei helfen?
Ich bekomme die Momentgleichung nicht aufgestellt.

Zeichnung hänge ich noch an.

Gegebene Werte sind:
F1 = 170 kN
F2 = 130 kN
M1 = 70 kNm
?1 = 285 Grad
?2 = 60 Grad
?B = 210 Grad

Gesucht sind Fay, Fax und Fb.

Meine Ideen:
Also ich versuche drei Gleichgewichtsgleichungen aufzustellen:

I: ->: Fax + F2*cos ?2 ? FB*cos ?B + F1*sin ?1 = 0
II: Pfeil nach Oben: -Fay + F2*sin ?2 - FB*sin ?B - F1*cos ?1 = 0

Ich habe um das Lager A, da es ein festes Lager ist, die Kräfte FAX und FAY gebildet. Um das lose Lager B, habe ich die Kraft FB zerlegt in FB*sin? und FB*cos?.

Ich will das Moment am Lager A ansetzen, nach links drehend. Kann mir da wer helfen? Und stimmen die zwei bisher aufgestellten Gleichungen?

Die Fragezeichen sind eigentlich ein Alpha

PhysNull · Anmeldungsdatum: 13.11.2014 Beiträge: 23

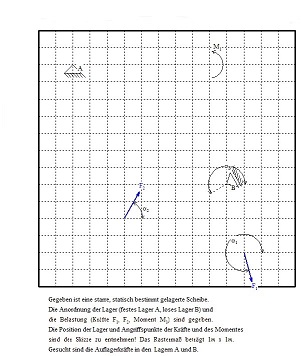

Anbei die gegebene Zeichnung

jumi · Gast

Und wo ist die Scheibe?

PhysNull · Anmeldungsdatum: 13.11.2014 Beiträge: 23

Als Scheibe soll die komplette Rasterfläche betrachtet werden. Weshalb in der Momentgleichung auch die Maße mit eingezogen werden müssen.

jumi · Gast

Gegeben sind die Winkel ?1, ?2 und ?B.

Du rechnest aber auch mit dem Winkel ?.
Wie groß ist denn der Winkel ? ?

PhysNull · Anmeldungsdatum: 13.11.2014 Beiträge: 23

Wie oben bereits geschrieben. Er hat das Alpha irgendwie durch ein Fragezeichen ersetzt. Es heißt also Alpha 1, alpha2 und Alpha b.
Die Winkel habe ich ja auch dazu geschrieben. Sprich auch in den Gleichungen ist das angegebene Fragezeihen ein Alpha Zeichen eigentlich.
